Typy přesných výstružníků používaných při obrábění

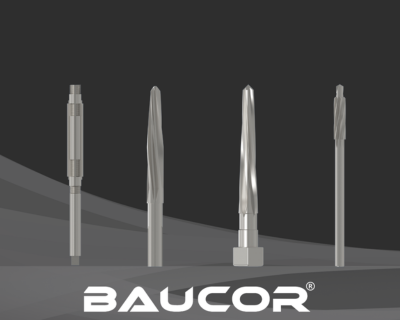

Různé typy výstružníků pro přesné obrábění

V oblasti obrábění pro dosažení velmi přesných rozměrů otvorů s hladkým povrchem, Přesné vystružovací nástroje jsou skutečnými hrdiny. Výstružníky jsou klíčovou součástí průmyslových odvětví, jako je letecký a kosmický průmysl, automobilový průmysl a výroba lékařských přístrojů, kde i ten nejmenší rozdíl v rozměrech může způsobit problémy s výkonem a bezpečností.

V tomto článku bychom se chtěli seznámit s různými typy přesných vystružovacích nástrojů, s jejich použitím a s tím, jak Výroba výstružníků a zakázkové výstružníky posouvají hranice moderního obrábění.

Co jsou to Přesné vystružovací nástroje?

Než abychom se zabývali různými typy takových vystružovacích nástrojů, podívejme se na chvíli, co to vlastně přesné vystružovací nástroje jsou.

Výstružník je rotační řezný nástroj, který ve skutečnosti velmi mírně zvětšuje a dokončuje předvrtaný otvor na extrémně přesný průměr. Není silně určen k odstraňování dílů z obrobku, ale k vytvoření hladkého, kulatého a pravého otvoru.

Tolerance přesného obrábění jsou velmi, velmi těsné, dokonce v rozmezí několika mikrometrů, a právě zde našly přesné výstružníky své nejdůležitější uplatnění, takže jsou nepostradatelné pro dokonalé uložení v dílech, jako jsou ložiska, ozubená kola a součásti motorů.

Nové výrobní technologie ve zbývajícím světě umožnily, aby výstružníky měly velmi vysoké možnosti specifikace pro průmyslové a vlastně i zakázkové aplikace.

Běžné typy přesných výstružníků

1. Ruční výstružníky

Ruční výstružníky se ovládají ručně, na začátku jsou mírně zúžené, aby usnadnily vstup do stávajícího otvoru, který se má zvětšit. Používají se především pro malé výrobní série a údržbářské práce, ale ruční výstružníky lze použít i v situacích, které by strojní vystružování neumožňovaly.

• Vlastnosti: Dlouhý kužel, čtvercový konec, používá se ve spojení se závitníkovým klíčem.

• Použití: Opravárenské dílny, prototypy, ruční montáže.

Ve starých dobách výroby výstružníků se ruční výstružníky někdy vyráběly s nastavitelnými břity, aby bylo možné určitou rezervu nastavení s ohledem na velikost otvoru.

2. Rozšiřitelné výstružníky

Rozšiřitelný výstružník je důmyslnou odpovědí na drobné úpravy velikosti otvoru. Skládá se z nastavitelné drážkované objímky, kterou lze mírně rozšířit.

• Vlastnosti: Nastavitelný průměr řezu

• Použití: Údržbářské práce, otvory velkých průměrů, obnova starých otvorů.

Výstružníky na zakázku, vyrobené podle rozšiřitelné konstrukce, mohou ušetřit mnoho času a nákladů v odvětvích, která vyžadují extrémně přísné tolerance.

3. Strojní výstružníky

Strojní výstružníky, určené pro práci na soustruzích, vrtačkách a frézkách, mají přímé nebo šikmé drážky a používaly se většinou pro rychle probíhající operace.

• Výhody: Drážky jsou k dispozici v několika provedeních.

• Pracovní prostředí: Sériová výroba, CNC obrábění, výroba automobilových dílů

Současné zakázkové výstružníky

Extrémně nepříznivé podmínky v extrémních prostředích vyžadují zvláštní ohled na materiály vyráběné prostřednictvím takových zakázkových výstružníků. Materiál proto může zahrnovat hliník, ocel nebo titan, aby se zvýšila účinnost a zlepšila povrchová úprava.

4. Kuželové výstružníky

Kuželové výstružníky skutečně vytvářejí otvory s pomalým postupným zužováním namísto přímého vývrtu. Používají se hojně k montáži kuželových čepů nebo obložení dílů.

• Vlastnosti: Vnitřní výstružníky jsou vhodné pro použití v praxi, např: Kuželové břity s různou rychlostí zúžení (např. Morseův kužel).

• Použití: Seřizování montážních linek, mechanické zarovnávání, přesné osazování čepů.

Díky moderním výstružníků mohou výrobci vyrábět velmi přesné kuželové výstružníky s konzistentní rychlostí zúžení v několika výrobních sériích.

5. Sklíčidla výstružníků

Sklíčidlové výstružníky, podskupina strojních výstružníků, jsou v současnosti pravděpodobně nejrozšířenějším typem ve strojírenských dílnách. Jsou určeny k upnutí (neboli "upnutí") ve vřetenu obráběcího stroje.

• Vlastnosti: Vysoce přesné, krátce drážkované, rovné nebo spirálové

• Použití: Vystružování: Vysokorychlostní vystružování, zejména v CNC operacích.

Výstružníky se sklíčidlem jsou vynikajícím příkladem toho, jak pokročilé výstružníky výstružníků techniky, povlakované povrchy, jako jsou TiN, TiCN nebo diamantové povlaky, zlepšily životnost nástroje a řezný výkon.

6. Karbidové výstružníky

Při obrábění obtížných materiálů, jako jsou kalené oceli nebo kompozity, jsou karbidové výstružníky oblíbenou volbou díky své vyšší odolnosti proti opotřebení, tepelné toleranci a přesnosti ve srovnání s nástroji z rychlořezné oceli (HSS).

• Vlastnosti: Extrémně tvrdé, tepelně odolné a s delší životností.

• Použití: Hutní nástroje s vysokou přesností a odolností proti poškození: Letecký průmysl, lékařské implantáty, komponenty v energetice.

Zakázkové karbidové výstružníky našly zvýšené uplatnění v oblasti průmyslových odvětvích kde jsou kritické náklady způsobené prostoji a životností nástroje.

7. Skořepinové výstružníky

Skořepinové výstružníky jsou určeny k montáži na trn pro použití u aplikací s velkými otvory s vysokým poměrem hmotnosti k velikosti.

• Vlastnosti: Dutá konstrukce s vyměnitelnými frézami.

• Použití: Výroba velkých strojních zařízení, stavba lodí nebo velkých konstrukčních dílů.

Výroba plášťových výstružníků obvykle zahrnuje modulární konstrukce, které umožňují obráběči snadno vyměnit řezný plášť namísto celého nástroje.
