Nástroje a techniky pro hluboké vrtání pro vysoce přesnou výrobu

Technologie hlubokého vrtání pro přesnou výrobu

Hluboké vrtání je základní metodou obrábění v několika výrobních oborech vyžadujících vysokou přesnost, stabilitu a kvalitu povrchu. Tento proces se od běžného vrtání liší postupem obrábění a požadavkem na obráběcí systém a vhodné nástroje, tj. stroj pro hluboké vrtání , který umožňuje vrtání hlubokých, rovných a přesných otvorů. Tento typ obrábění se používá v oborech, jako je letectví, automobilový průmysl, hydraulika, lékařské přístroje a mnoho dalších, k výrobě vysoce výkonných dílů. Vysoké přesnosti při velmi velkých hloubkách se dosahuje použitím specializovaných nástrojů pro hluboké vrtání, vhodných řezných strategií a pevných obráběcích jednotek.

Co je hlubinné vrtání?

Obrábění otvoru, jehož hloubka je mnohem větší než jeho průměr - poměr průměru k hloubce je větší než 10:1 - se nazývá vrtání hlubokých otvorů. To způsobuje velké potíže při obrábění, protože:

• Obtíže při evakuaci čipů

• Hromadění tepla v řezné zóně

• Tendence k vychýlení nástroje ve velké hloubce

• Odchylka od přímého otvoru

• Různá povrchová úprava

Z uvedených důvodů je k tomu zapotřebí speciální řezný nástroj a stroj.

Význam hlubokého vrtání ve výrobě

Hluboké vrtání není jen metodou obrábění, ale je nezbytností pro celou řadu průmyslových odvětví.

Hlavní použití v průmyslu:

• Hřídele leteckých motorů a palivové potrubí

• Automobilové vstřikovače paliva

• Otvory hydraulických válců a ventilů

• Součásti pro vrtání ropy a zemního plynu

• Lékařské chirurgické nástroje a implantáty

• Chladicí kanály forem a forem

Ve všech výše uvedených případech vede sebemenší chyba k selhání, neefektivitě nebo riziku.

Typy nástrojů pro hlubinné vrtání

Výběr správného nástroje je naprosto zásadní pro přesnost i rychlost.

1. Nástroje pro vrtání pistolí (vysoce přesný standard)

Nástroje s pistolovými vrtáky se široce používají pro vysoce přesné vrtání hlubokých otvorů.

Klíčové vlastnosti:

• Přesnost ve velkých hloubkách

• Vynikající povrchová úprava vyvrtaného otvoru

• Lze vrtat přímé otvory do extrémních hloubek

Aplikace:

• Letecké a kosmické komponenty (křídla letadel)

• Lékařské implantáty

• Sestavy vstřikování paliva

• Součásti hlubokého hydraulického ventilu

2. Vrtáky pro hluboké vrty (průmyslová všestrannost)

Vrtáky pro hluboké vrty se běžně používají v malosériové a velkosériové výrobě.

Výhody:

• Vhodné pro mnoho typů obrobků

• Nejlepší kompromis mezi pevností a tuhostí/pružností

• Úsporné pro průmysl

Použití:

• Součásti motoru

• Obráběné součásti

• Konstrukční prvky

• Obecné strojírenství

3. Karbidové vrtací nástroje (vysokorychlostní výkon)

Nezbytné pro obrábění tvrdých, abrazivních materiálů, jako jsou tvrdé oceli.

Vlastnosti:

• Mimořádně vysoká tvrdost.

• Vysoká tepelná odolnost

• Možnost použití pro vysokorychlostní řezání

• Vysoká životnost na rozdíl od nástrojů HSS

Použití:

• Používá se k řezání leteckých slitin (např. titanu, inkonelu atd.)

• Součásti motorů v automobilovém průmyslu

• Průmyslové díly, které vyžadují vysokou pevnost v tahu

4. Vrtací nástroje na zakázku (specifické inženýrství pro danou aplikaci)

Vrtací nástroje na zakázku jsou vytvářeny tak, aby splňovaly specifické výrobní požadavky.

Vlastnosti:

• Vytváření vlastní geometrie

• Systémy řízení chladicí kapaliny s více porty

• Povrchové úpravy na míru (TiAlN, DLC atd.)

• Schopnost provádět vrtání a dokončovací práce v jedné operaci

Použití:

• Konstrukční součásti draku

• Obranné zbraňové systémy

• Hromadné výrobní zařízení

• Nekonvenční konstrukce vrtů

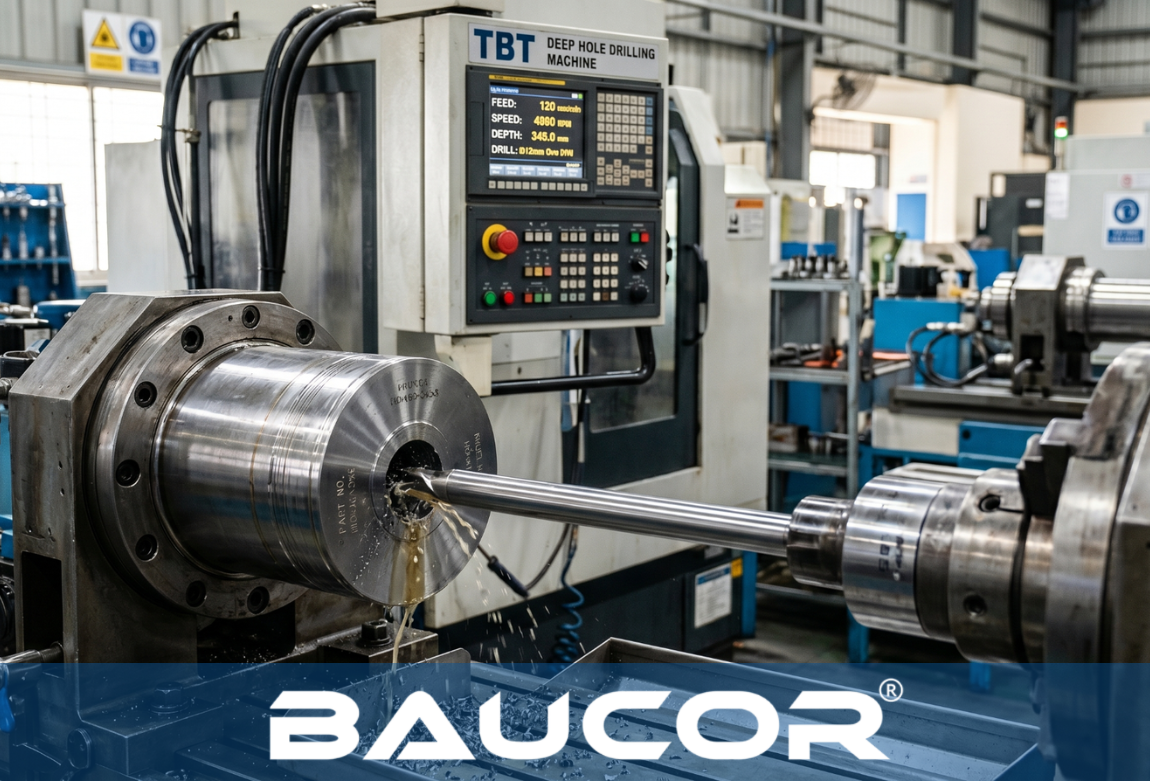

Systémy strojů pro hluboké vrty

Pro dosažení optimálních výsledků je nutné použít přesný stroj pro hluboké vrtání.

Základní charakteristiky systému stroje:

• CNC řízení umožňující nejvyšší úroveň přesnosti

• Vysokotlaké (50-100bar) chladicí systémy

• Tuhé seřízení vřetena

• Podpůrné systémy proti vibracím

• Automaticky ovládané podávací systémy

Nepřesný systém je škodlivý bez ohledu na kvalitu nástroje.

Pokročilé techniky hlubokého vrtání

Metodika je stejně důležitá jako nástroje:

1. Metoda vysokotlakého chlazení

• Rychle odstraňuje třísky

• Ochlazuje teplotu řezné zóny

• Zabraňuje ucpávání

2. Peckova metoda vrtání

• Nástroj se přerušovaně vytahuje z otvoru

• Rozbíjí třísky a čistí drážky

• Snižuje tepelné namáhání nástroje

3. Optimalizace posuvu a rychlosti

• Zabraňte opotřebení nástroje

• Dobrá rozměrová přesnost otvoru

• Lepší povrchová úprava otvorů

4. Metoda řízení vibrací

• Použití tuhého upínacího zařízení

• Vyvážený držák řezného nástroje

• Systém tlumení CNC

Tato metoda vede k vysokému stupni rovnosti dlouhých otvorů a stability.

5. Optimalizace dráhy nástroje

• Snižuje zatížení nástroje

• Zvyšuje produktivitu obrábění

• Prodloužení životnosti nástrojů

Hlavní výzvy při hlubokém vrtání

I u moderních strojů může u výrobce nastat několik problémů:

1. Selhání evakuace čipů: To může vést k poškození obrobku i řezného nástroje.

2. Vliv tepla: Nadměrné teplo může snížit životnost nástroje a negativně ovlivnit přesnost obrábění a také přesnost obrábění, ale pouze snížit přesnost.

3. Odchylka otvoru: Při velké hloubce vrtání se při větších hloubkách vrtání zvyšuje riziko odchylky otvoru.

4. Problémy s drsností povrchu : nesprávné řezné podmínky mohou ovlivnit drsnost povrchu.

Pistolová vrtačka vs. karbidová vrtačka (Praktický pohled)

Nástroje pro vrtání pistolí

• Velmi vysoká přesnost

• Mírná rychlost vrtání

• Omezený rozsah materiálů

• Nejlepší pro hluboké přesné otvory

Karbidové vrtací nástroje

• Vysoká přesnost

• Velmi vysoká rychlost vrtání

• Vhodné pro širokou škálu materiálů

• Nejlepší pro tvrdé materiály a vysokorychlostní obrábění

Závěr

Hluboké vrtání je velmi speciální výrobní proces a optimální výběr nástrojů, strojů a postupů hraje přímou roli při výrobě přesných, rychlých a nákladově efektivních hlubokých otvorů. Vhodně zvolený nástroj pro hluboké vrtání použitý ve spojení s optimalizovaným postupem a moderním systémem CNC strojů může přinést velmi přesný a stabilní výsledek hlubokého vrtání v nejvyšší kvalitě.

Kontaktujte naše odborníky na a vyhledejte správné nástroje, obráběcí systémy a řešení vrtání na míru podle vašich požadavků.

Nejčastější dotazy

1. K čemu se používají karbidové vrtací nástroje?

Karbidové vrtací nástroje mají dobré schopnosti při vysokorychlostním obrábění a vrtání tvrdých materiálů, mají delší životnost, vyšší odolnost proti opotřebení a lepší kvalitu povrchu na rozdíl od jiných konvenčních vrtáků.

2. Které materiály se obtížně obrábějí při hlubokém vrtání?

Materiály, jako je titan, nerezová ocel, Inconel a kalené slitiny, se obtížně obrábějí kvůli vysoké teplotě a zvýšenému opotřebení nástroje při vrtání.

3. Jaký je rozdíl mezi pistolovou a standardní vrtačkou?

Nástroje s pistolovými vrtáky jsou speciálně navrženy pro hluboké vrtání a k odstraňování třísek z vrtání používají chladicí kapalinu přiváděnou zevnitř. Standardní vrtáky se používají při vrtání mělkých otvorů a při vrtání hlubších otvorů mohou postrádat přesnost vrtání.
