• Přesnost a kontrola: Tolerance jsou přísné a zajišťují, že závity odpovídají určenému standardu pro správné utěsnění a kompatibilitu. V této fázi může být provedena povrchová úprava a optimalizace ostrosti hran.

Tepelné zpracování (konečné):

• Optimalizace vlastností materiálu: Páska prochází dalším cyklem tepelného zpracování. V tomto závěrečném kroku se doladí její tvrdost, houževnatost a odolnost proti opotřebení, čímž se zajistí, že vydrží síly při řezání závitů v různých materiálech trubek a zároveň zůstane odolná proti zlomení během používání.

Povrchové úpravy (volitelné): Výrobci mohou nabízet povrchové úpravy pro zvýšení výkonu:

• Nitrid titanu (TiN): Klasický povlak zlaté barvy snižuje tření a opotřebení.
• Pokročilé povlaky: Varianty jako nitrid titanu a hliníku (TiAlN) pro vysokoteplotní aplikace nebo specializované povlaky pro zlepšení interakce se specifickými materiály.

1. Kontrola kvality: Přísné kontroly zajišťují kvalitu:

• Rozměrová přesnost: Závity, průměr, kužel a celková geometrie závitníku jsou pečlivě kontrolovány s ohledem na přísné tolerance stanovené výrobcem a příslušnou normou pro plynové závity.
• Zkoušky tvrdosti: Ověřuje se, zda materiál dosáhl požadovaných vlastností tepelným zpracováním.
• Kontrola povrchu: Závitník se kontroluje, zda nemá vady nebo nedokonalosti, které by mohly ovlivnit výkon nebo životnost nástroje.

Plynové závitové kohouty určené k vytváření netěsných spojů v potrubí musí mít správnou kombinaci tvrdosti, houževnatosti a odolnosti proti opotřebení. Zde jsou informace o tom, co výrobci jako Baucor obvykle používají:

Běžný materiál

• Rychlořezná ocel (HSS): Základem mnoha závitníků! HSS nabízí pevnou rovnováhu mezi tvrdostí potřebnou k řezání závitů v potrubních materiálech, houževnatostí odolávající lámání a celkovou cenovou dostupností.
• Kobaltová rychlořezná ocel (HSS-E): Když jde do tuhého, nastupuje HSS-E. Její zvýšená odolnost proti teplu a opotřebení znamená, že zvládne tvrdší trubkové materiály nebo náročnější výrobní nastavení. To je spojeno s mírně vyšší cenou, která se však často vyplatí v podobě delší životnosti nástroje.

Speciální materiály

• Prášková rychlořezná ocel (PM HSS): Pro velmi náročné práce s obzvláště houževnatými nebo abrazivními trubkovými materiály může být řešením PM HSS. Její rovnoměrná mikrostruktura nabízí výjimečnou odolnost proti opotřebení a houževnatost, ale její cena je nejvyšší.

Karbid: Pro extrémně vysokou odolnost proti opotřebení a při řezání nejtvrdších trubkových materiálů mohou být volbou závitníky s plynovým závitem z plného karbidu, a to především ve velkosériové výrobě. Jsou však nejdražší a bývají křehčí než varianty z HSS.

Speciální nástrojové oceli: Někteří výrobci mohou ve specifických aplikacích používat vysoce výkonné nástrojové oceli. Ty mohou mít směsi vlastností přizpůsobené velmi specifickým výzvám, ale pravděpodobně budou mít ještě vyšší náklady.

Povrchové úpravy a povlaky: Kromě základního materiálu hrají významnou roli povlaky:

• Povlaky na bázi nitridů: Povlaky jako nitrid titanu (TiN), nitrid titanu a hliníku (TiAlN) nebo karbonitrid titanu (TiCN) se často používají ke zlepšení odolnosti proti opotřebení, zvýšení tvrdosti povrchu a snížení tření.
• Specializované povlaky: Pro konkrétní materiály trubek nebo aplikace lze použít méně obvyklé povlaky, jako je nitrid chromu (z důvodu koroze) nebo vícevrstvé povlaky kombinující silné stránky více materiálů, které dále zvyšují výkonnost.

Výběr správného materiálu: Faktory, které je třeba zvážit

Spolupráce se společností, jako je Baucor, vám může pomoci vybrat ideální materiál pro vodovodní baterie na základě:

• Tvrdost a abrazivita materiálu potrubí: Konkrétní typ potrubí, se kterým pracujete, významně ovlivní výběr materiálu závitníku. Sdělte společnosti Baucor přesné vlastnosti materiálu.
• Objem výroby: Řešíte malou zakázku nebo velkoobjemovou výrobu? Vyšší investice do modernějšího materiálu závitníků se často vyplatí díky delší době provozu a menšímu počtu výměn nástrojů ve velkých výrobních provozech.
• Hloubka závitu: Hlubší závity v měkčích trubkách mohou umožnit použití standardního HSS, zatímco mělké závity v tvrdších materiálech mohou vyžadovat přechod na HSS-E nebo PM HSS pro potřebnou pevnost.

Výběr správné povrchové úpravy může mít významný vliv na výkon a životnost plynových závitových kohoutů. Společnost Baucor, zaměřená na kvalitu, pravděpodobně nabízí řadu povlaků, které vám pomohou optimalizovat váš provoz:

Běžné povlaky

Nitrid titanu (TiN): Klasický povlak zlaté barvy, který nabízí všestranné vylepšení:

• Odolnost proti opotřebení: Prodlužuje životnost nástroje, zejména při řezání abrazivních materiálů.
• Snížené tření: Podporuje hladší tvorbu závitu a nižší tvorbu tepla, což je zásadní pro těsnost plynových spojů.
• Odolnost proti zadírání: Snižuje tendenci materiálu ulpívat na závitníku, což je užitečné zejména u měkčích kovů běžně používaných v plynových armaturách.

Nitrid titanu a hliníku (TiAlN): Ideální pro vyšší teploty a tvrdší materiály:

Odolnost vůči teplu: Zachovává si své vlastnosti, i když při závitování vzniká teplo, což může minimalizovat opotřebení nástroje a deformaci závitu.

Mazivost: Nízké tření napomáhá dosažení přesných kuželových závitů a minimalizuje požadavky na sílu.

• Karbonitrid titanu (TiCN): Vyniká schopností snižovat tření a zadírání, díky čemuž je velmi cenný pro závitníky s plynovým závitem:
• Vynikající mazivost: Zajišťuje hladký tok závitu a snižuje riziko zadírání, zejména u materiálů náchylných k ulpívání.
• Přesnost závitu: Hladší řezání a snížené tření pomáhají udržovat přesné tvary závitu, které jsou nezbytné pro těsné plynové spoje.

Specializované povlaky

Nitrid chromu (CrN): Nabízí hodnotu ve specifických situacích:

• Odolnost proti korozi: Poskytuje ochranu v prostředích s agresivními chladicími kapalinami nebo tam, kde je problém s působením vlhkosti.
• Mírné zlepšení: Vlivem odolnosti proti poškození: Nabízí určité zvýšení odolnosti proti opotřebení a snížení tření.

Uhlík podobný diamantu (DLC): Extrémní výkonnostní varianta:

Bezkonkurenční tvrdost: Výjimečná odolnost proti opotřebení pro nejnáročnější materiály nebo velmi vysoké objemy výroby.

Velmi nízké tření: Optimalizuje tok materiálu a tvorbu závitů, minimalizuje riziko zadírání a zajišťuje vysokou kvalitu závitů.

• Vícevrstvé povlaky: Nejmodernější povlaky strategicky kombinující více materiálů:
• Přizpůsobený výkon: Přizpůsobené k překonání specifických problémů při závitování plynových závitů, jako je extrémní teplo, zadírání s konkrétním materiálem a náročné požadavky na tolerance.
• Vlastní povlaky: Někteří výrobci nabízejí jedinečné povlaky zaměřené na aplikace s plynovými závity. Ty mohou poskytovat optimalizovanou odolnost proti opotřebení, mazivost nebo řešit specifické interakce materiálů.

Plynové závitové kohouty se specializovanou kuželovou konstrukcí pro vytvoření netěsných spojů hrají klíčovou roli v průmyslových odvětvích, kde je důležitá spolehlivá přeprava plynu a kapalin. Společnosti, jako je Baucor, se pravděpodobně zabývají následujícími odvětvími, kde jsou jejich kohouty nezbytné:

Klíčová průmyslová odvětví, která se spoléhají na závitníky s plynovým závitem

• Instalatérství: Páteř instalací plynovodů v obytných, komerčních a průmyslových budovách - jak při nové výstavbě, tak při opravách. Plynové závitové kohouty zajišťují těsné a těsnící spoje pro plynové spotřebiče, potrubí a armatury.
• HVAC a spotřebiče: Vytváření bezpečných armatur u plynových spotřebičů a topných/chladicích zařízení, kde je nejdůležitější spolehlivá dodávka plynu bez úniků.
• Průmyslové systémy: Plynové závitové kohouty mají zásadní význam pro údržbu a instalaci plynových potrubí v různých průmyslových zařízeních, včetně výrobních závodů, zařízení na výrobu energie a chemického zpracování. V těchto prostředích často platí přísné normy pro prevenci úniků.
• Automobilový průmysl: Plynové závitové kohouty se sice používají méně často, ale mohou být použity pro komponenty ve vozidlech využívajících alternativní paliva, jako je stlačený zemní plyn (CNG) nebo propan.
• Letectví a kosmonautika (potenciálně): Ačkoli jsou méně rozšířené, specializované aplikace v letectví a kosmonautice mohou vyžadovat závitníky s plynovým závitem pro přesné šroubení v systémech dodávky paliva nebo tlakových systémech v letadlech nebo kosmických lodích.
• Údržba a opravy (MRO): Plynové závitníky jsou neocenitelné pro obnovu poškozených závitů v široké škále zařízení a strojů, zajišťují další bezpečný provoz a minimalizují potřebu úplné výměny součástí.

Proč si vybrat závitníky s plynovým závitem?

• Netěsné spoje: Kuželová konstrukce v kombinaci s vhodnými těsnicími materiály pro závity vytváří výjimečně těsná těsnění, čímž minimalizuje riziko nebezpečných úniků plynu.
• Standardizovaná kompatibilita: Dodržování standardů, jako jsou NPT, NPTF nebo BSPT, zajišťuje zaměnitelnost se snadno dostupnými plynovými armaturami a součástmi.
• Odolné připojení: Správně tvarované plynové závity zajišťují spolehlivý výkon v systémech vystavených kolísání tlaku nebo vibracím.

Využijte odborné znalosti společnosti Baucor

Závazek společnosti Baucor ke kvalitě se pravděpodobně vztahuje i na její závitníky s plynovým závitem, které jsou navrženy tak, aby vyhovovaly těmto různorodým aplikacím. Obraťte se na nás a vyhledejte dokonalé závitníky, které odpovídají vašim specifickým materiálům trubek, standardům závitů a požadavkům projektu.

Plynové závitové kohouty jsou díky své specializované konstrukci pro vytváření těsných spojů základním nástrojem v mnoha průmyslových odvětvích. Mezi ně pravděpodobně patří i společnosti jako Baucor, které nabízejí kvalitní závitníky pro splnění různých potřeb.

• Instalatérské práce: Základní kámen pro plynové rozvody v obytných, komerčních a průmyslových prostorech.
• HVAC: Zabezpečení armatur v plynových spotřebičích a systémech vytápění/chlazení.
• Průmyslové: Instalace a údržba plynových rozvodů ve výrobních závodech, energetice, chemickém průmyslu a dalších průmyslových zařízeních.
• Automobilový průmysl: Používá se pro specializované komponenty ve vozidlech využívajících alternativní paliva, jako je CNG nebo propan.
• Letectví a kosmonautika: Potenciální použití v přesných armaturách pro systémy dodávky paliva nebo tlakové systémy v letadlech nebo kosmických lodích.
• Údržba a opravy (MRO): Důležitá součást nástrojů MRO pro obnovu poškozených závitů v různých zařízeních, prodloužení životnosti a zkrácení doby odstávek.

Proč si vybrat závitníky na plyn?

• Netěsné spoje: Kuželová konstrukce zajišťuje těsné utěsnění, které je zásadní pro bezpečné plynové systémy.
• Standardizovaná kompatibilita: NPT, NPTF nebo BSPT zaručuje zaměnitelnost se snadno dostupnými šroubeními.

Odolné přípojky: Ideální pro systémy vystavené kolísání tlaku nebo vibracím.

Plynové závitníky, které jsou určeny k vytváření důležitých netěsných spojů, nacházejí uplatnění v celé řadě strojů díky své schopnosti řezat vnitřní závity v trubkách a tvarovkách. Jejich vhodnost závisí na materiálu, požadované přesnosti a výrobních cílech. Společnosti jako Baucor pravděpodobně nabízejí závitníky navržené tak, aby odpovídaly potřebám těchto strojů.

Ruční a poloautomatické možnosti

• Vrtací lisy: I když nejsou ideální pro nejnáročnější práce, vrtací lisy s funkcí závitování lze použít pro základní operace závitování plynových závitů, zejména u měkčích materiálů trubek a méně přísných tolerancí.
• Frézky (s pevným závitováním): Frézky jsou díky větší tuhosti a přesnému ovládání vřetena o stupeň lepší než vrtačky. Jejich možnosti tuhého závitování, kdy otáčení vřetena dokonale odpovídá stoupání závitu, jsou vhodné pro tvrdší trubkové materiály nebo aplikace vyžadující vysokou kvalitu závitu.

Automatizace CNC pro přesnost a produktivitu

• CNC frézky (VMC): Nabízejí všestrannost při frézování, vrtání a řezání závitů v jediném nastavení. To zefektivňuje výrobu a integruje závitování plynových závitů do větších výrobních procesů.
• CNC soustruhy (s živými nástroji): Živé nástroje rozšiřují možnosti mimo hlavní osu obrobku. To znamená tvarování závitů na tvarovkách, bocích trubek nebo jiných mimoosých prvků na soustružené součásti.
• Specializované závitořezné stroje: Navrženy výhradně pro rychlost při velkoobjemovém řezání plynových závitů. Nabízejí rychlé cykly, automatickou výměnu nástrojů a často se zaměřují na specifické velikosti závitů nebo typy obrobků.

Mimo stroj: Základní úvahy

• Držáky závitníků: Vyberte si mezi standardními upínacími sklíčidly typu ER pro základní upínání nebo rychlovýměnnými závitořeznými sklíčidly pro rychlejší výměnu nástrojů. Zvažte možnosti kompenzace nesouososti, které nabízejí některá sklíčidla pro zlepšení kvality závitu, zejména u méně pevných nastavení.
• Schopnosti stroje: Ne všechny stroje jsou stejné! Ujistěte se, že rozsah otáček vřetena a regulace posuvu jsou kompatibilní s materiálem trubky, velikostí závitníku a požadovaným tvarem závitu.
• Mazání je klíčové: Správné mazání a chladicí kapaliny jsou klíčové. Pro optimální výkon při tváření závitů a ochranu investic do nástrojů a strojů se poraďte s techniky společnosti Baucor.

Výběr správného plynového závitníku je klíčem k úspěšným instalacím a těsným spojům, ale někdy potřebujete víc než jen samotný nástroj. Společnost Baucor, jako potenciální dodavatel vysoce kvalitních závitníků, může nabídnout několik zdrojů a odborných znalostí, které vám pomohou s výběrem a optimalizací vašich procesů:

Potenciální oblasti konstrukční a technické podpory

• Podrobné specifikace: Standardy závitů (NPT, NPTF, BSPT atd.), rozměry závitníků, tolerance a detaily stopky.
• Doporučené aplikace: Zjistěte, jaké jsou ideální materiály trubek, nejlepší praktické velikosti otvorů a omezení na základě konstrukce závitníku.
• Pokyny pro mazání: Zjistěte, jaká jsou optimální maziva pro konkrétní operace na základě materiálu závitníku, povlaků a materiálu potrubí.
• Pomoc při výběru materiálu: Výběr správného závitníku: Tým společnosti Baucor může pomoci s výběrem optimálního materiálu závitníku (HSS, kobaltový HSS, PM HSS atd.). Nechte si poradit na základě konkrétních vlastností vašeho potrubí (tvrdost, tažnost, abrazivita) a požadavků na použití, abyste maximalizovali výkon a životnost závitníku.
• Pokyny pro závitové normy: Navigace v normách s jistotou: Přestože se při závitování plynů používají běžné normy, mohou existovat odchylky a jemnosti. Ujistěte se, že vytváříte správný tvar, hloubku a uložení závitu, a požádejte o podporu společnost Baucor. To je obzvláště užitečné při řešení méně obvyklých nebo specializovaných požadavků.
• Optimalizace specifická pro danou aplikaci: Využijte znalostí společnosti Baucor: V případě složitých závitových úloh, náročných potrubních materiálů nebo velkosériové výroby může společnost Baucor nabídnout hloubkové konzultace. Získejte odborná doporučení týkající se povlaků, rychlosti závitování, rychlosti posuvu, přípravy otvorů a ideální strategie mazání pro dosažení nejlepších výsledků.
• Návrh závitníků na zakázku: Řešení pro jedinečné potřeby: Vyžaduje váš projekt vysoce specializovaný závitník mimo jejich standardní sortiment? Společnost Baucor má schopnosti navrhnout a vyrobit závitníky s plynovým závitem na zakázku, které dokonale odpovídají vašim jedinečným specifikacím závitu nebo pracují se zvláště obtížnými materiály potrubí.

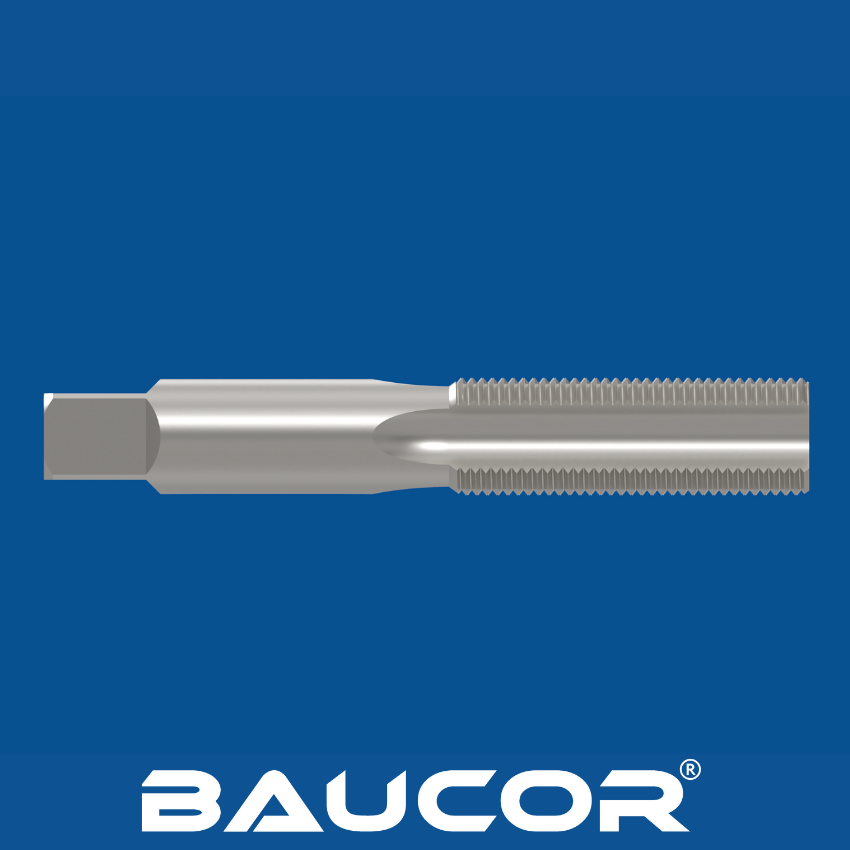

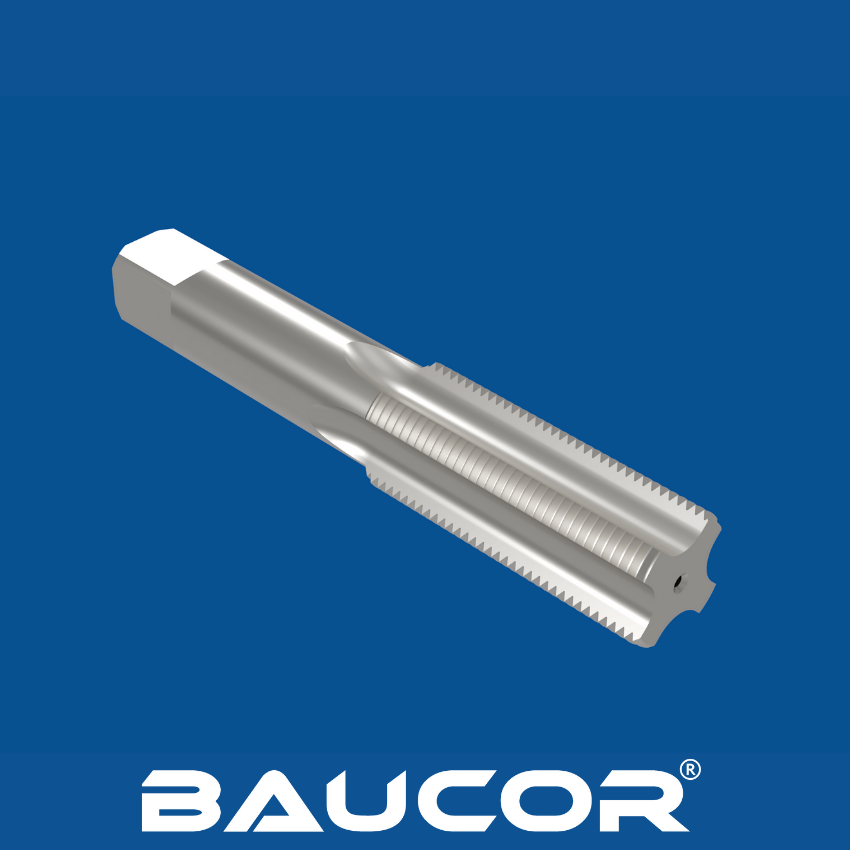

Na rozdíl od standardních řezacích závitníků jsou plynové závitníky navrženy speciálně pro vytváření kuželových, netěsných závitů. Jejich specializovaná konstrukce se řídí kombinací průmyslových norem, rozhodnutí výrobců a úvah specifických pro aplikace v plynových rozvodech. Pojďme se ponořit do klíčových konstrukčních prvků:

Klíčové konstrukční aspekty

Normy a specifikace

• Normy pro závity (NPT, NPTF, BSPT atd.): Závitové kohouty pro plyn se přísně řídí specifickými normami, aby byla zajištěna kompatibilita se standardními armaturami a trubkami. Každá norma má mírně odlišné profily závitů a úhly zúžení.
• Specifikace výrobce: Každý výrobce má své vlastní tolerance, postupy kontroly kvality a konstrukční odchylky, které ovlivňují výkonnost závitníků, životnost nástrojů a vhodnost pro konkrétní scénáře.

Kužel: To je určující vlastnost!

• Standardní kužel: Většina závitníků s plynovým závitem používá kužel 3/4" na stopu, což znamená, že průměr se na délce 12" změní o 3/4". Tento kužel umožňuje těsnění při utahování šroubení.
• Varianty: Speciální aplikace mohou vyžadovat odchylky od standardního kuželu, ty jsou však méně časté.

Drážky: Drážky sice neslouží k odstraňování třísek, ale hrají svou roli:

• Přístup k mazivu: Drážky poskytují kanálky pro přístup důležitých maziv a chladicích kapalin do oblasti závitu.
• Integrita závitu: Tvar drážek může ovlivnit vytvoření hladkého a čistého závitu.

Pilotní otvor:

• Kritický rozměr: Velikost pilotního otvoru je naprosto zásadní pro správné vytvoření závitu v plynových aplikacích. Musí být přesně vypočtena na základě konstrukce závitníku a vlastností materiálu trubky. Tyto informace naleznete v technickém listu závitníku.
• Povrchová úprava: Hladký pilotní otvor je důležitý pro snížení tření a zajištění čistého vytvoření závitu.

Zkosení

• Varianty: Stejně jako u řezných závitníků nabízejí výrobci různé typy zkosení (kuželové, zátkové, spodní atd.), přičemž každé z nich má mírně odlišné vlastnosti při zahájení závitu. Správná volba zkosení závisí na materiálu trubky a požadovaném záběru závitu.

Materiál

• Rychlořezná ocel (HSS): HSS: Základem mnoha závitníků pro plynové závity, které nabízejí rovnováhu mezi houževnatostí, odolností proti opotřebení, pevností při závitování a cenovou dostupností.
• Kobaltová rychlořezná ocel (HSS-E): Když je třeba zvýšit houževnatost a tepelnou odolnost pro tvrdší materiály trubek nebo náročné aplikace, nastupuje HSS-E.
• Prášková rychlořezná ocel (PM HSS): Šampion" pro velmi náročné práce! PM HSS nabízí bezkonkurenční odolnost proti opotřebení a houževnatost pro nejnáročnější potrubní materiály a scénáře s velkým objemem.
• Stopka: Standardizovaná pro běžné držáky nástrojů (např. kleštiny na strojích nebo závitořezné klíče).

Povrchové úpravy (volitelné)

• Nitrid titanu (TiN): Klasický povlak zlaté barvy pro odolnost proti opotřebení a snížení tření.
• Další povlaky: TiAlN (pro případy vysokých teplot), CrN (specifické problémy s korozí), vícevrstvé povlaky pro specializovaný výkon.
