Klíčové čelní frézy Woodruff: Specializované čelní frézy pro výrobu Woodruff klíčových otvorů.

OBJEVTE VÝHODU SPOLEČNOSTI BAUCOR:

FRÉZY, KTERÉ KOMBINUJÍ VÝKON, PŘESNOST A ODOLNOST PRO BEZPROBLÉMOVÉ FRÉZOVÁNÍ.

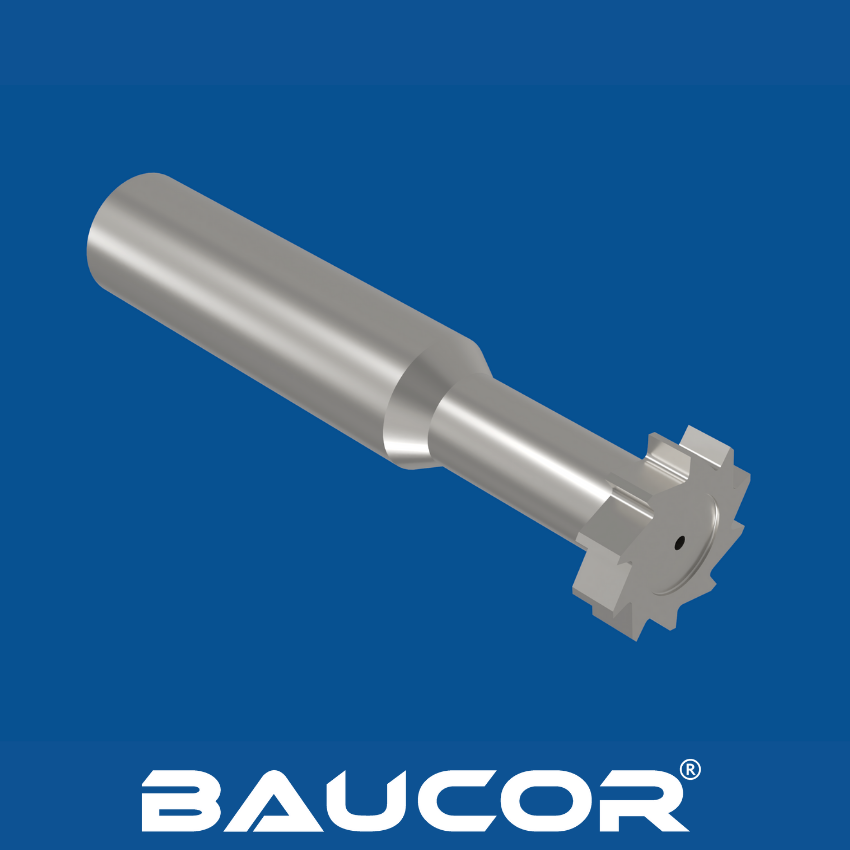

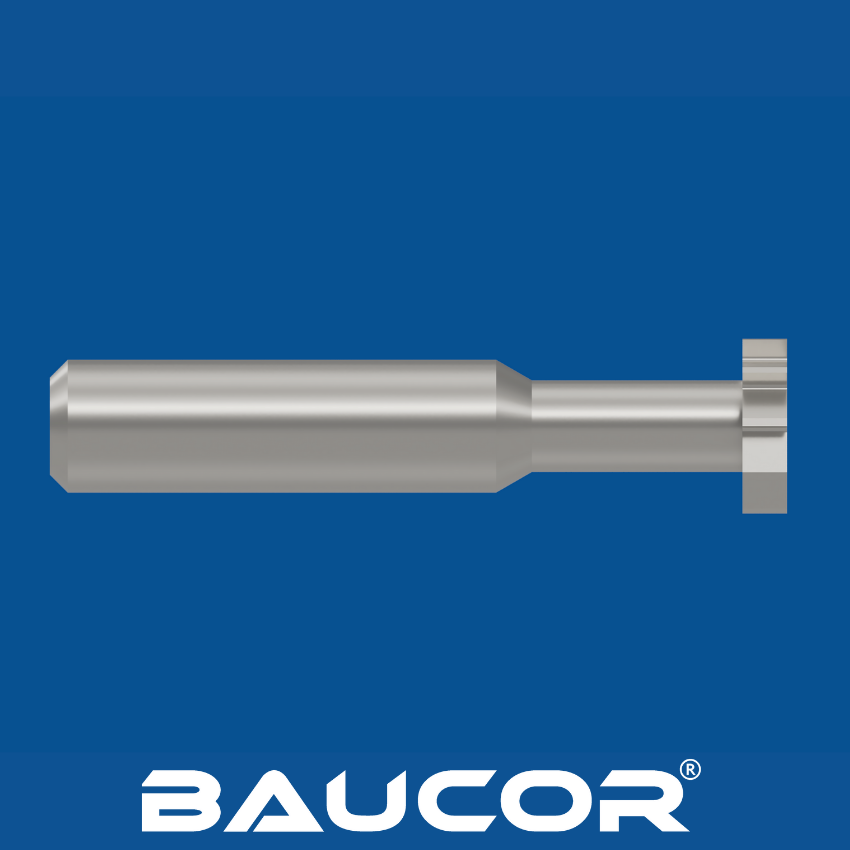

Co je čelní frézka Woodruff Key? Jak funguje?

Woodruffova fréza, známá také jako Woodruffova fréza nebo fréza na drážky, je specializovaná fréza určená k vytváření půlkruhových drážek nebo drážek v obrobku. Tyto drážky slouží k uložení Woodruffových per, což jsou malé půlkruhové kovové klíny, které přenášejí točivý moment mezi hřídelí a nábojem (např. v ozubených kolech, řemenicích nebo spojkách).

Někdy se termín "čelní fréza na Woodruffovy klíče" používá zaměnitelně s termínem "fréza na klíče".

Jak fungují frézy na dřevěné klíče:

Woodruffovy frézy mají jedinečný profil navržený tak, aby odpovídal tvaru Woodruffova klíče. Fréza je vybavena jedním břitem, který při otáčení vytváří půlkruhový tvar drážky klíče. Řezná hrana je obvykle vyrobena z rychlořezné oceli (HSS) nebo karbidu, což zajišťuje dlouhou životnost a efektivní řezání.

Pracovní postup zahrnuje následující kroky:

  1. Nastavení: Fréza Woodruffova klíče se namontuje do frézky nebo CNC stroje.
  2. Umístění obrobku: Obrobek je pevně uchycen ve svěráku nebo upínacím přípravku, aby byla zajištěna stabilita během řezání.
  3. Programování dráhy nástroje (pro CNC): U CNC strojů se požadované umístění a hloubka drážky naprogramují do řídicího systému stroje.
  4. Řezání: Stroj spustí frézu do obrobku v určeném místě. Rotující fréza odebírá materiál a vytváří půlkruhovou drážku, která odpovídá profilu Woodruffova klíče.
  5. Kontrola hloubky: Hloubka drážky se řídí nastavením svislé polohy frézy nebo obrobku.
  6. Dokončovací práce (volitelně): Po prvním řezu lze provést dokončovací průchod, aby se dosáhlo hladšího povrchu.

Použití fréz s Woodruffovým drážkovacím pouzdrem:

Frézy s drážkovými klíči Woodruff se široce používají v různých průmyslových odvětvích, včetně:

  • Výroba strojů a zařízení: K vytváření drážek pro klíče v hřídelích, ozubených kolech, řemenicích a dalších součástech.
  • Automobilový průmysl: K obrábění drážek pro klíče v součástech motorů, převodovek a dalších automobilových sestavách.
  • Letecký a kosmický průmysl: K vytváření drážek pro klíče v leteckých a kosmických součástech, jako jsou hřídele turbín a sestavy podvozků.
  • Průmyslová automatizace: Pro obrábění drážek pro klíče v automatizačních zařízeních a robotických systémech.

Výhody fréz Woodruff Keyseat:

  • Přesné vytváření drážek pro klíče: Vytvářejí přesné a konzistentní drážky, čímž zajišťují správné uložení a funkci Woodruffova klíče.
  • Všestrannost: K dispozici jsou různé velikosti a profily pro různé rozměry Woodruffových klíčů.
  • Efektivita: Navrženy pro efektivní úběr materiálu, což zkracuje dobu obrábění.
  • Ekonomická efektivita: Relativně levné nástrojové řešení ve srovnání s alternativními metodami, jako je protahování.

Pochopením funkce a použití fréz s Woodruffovým klíčem mohou konstruktéři a obráběči efektivně využívat tyto nástroje k vytváření přesných a spolehlivých drážek pro různé mechanické sestavy.

Jak se vyrábí čelní frézy Woodruff Key?

Frézy na klíče Woodruff, známé také jako Woodruffovy frézy, se vyrábějí přesným postupem, který zahrnuje několik klíčových kroků:

Výběr materiálu: Prvním krokem je výběr vhodného materiálu pro frézu. Mezi běžné volby patří:

  • Vysokorychlostní ocel (HSS): Všestranný a široce používaný materiál, který nabízí dobrou rovnováhu mezi tvrdostí, odolností proti opotřebení a houževnatostí. Vhodný pro všeobecné obrábění a pro různé materiály obrobků.
  • Kobaltová ocel (HSS-Co): Typ HSS legovaný kobaltem pro zvýšení tepelné odolnosti a tvrdosti. Ideální pro vysokorychlostní obrábění a řezání tvrdších materiálů.
  • Karbid: Karbid: kompozitní materiál sestávající z částic karbidu wolframu spojených s kobaltem. Nabízí výjimečnou tvrdost, odolnost proti opotřebení a tepelnou odolnost, takže je vhodný pro vysoce výkonné řezání abrazivních a tvrdých materiálů.

Příprava prázdného místa: Zvolený materiál se nařeže na válcové polotovary požadovaného průměru. Tyto polotovary se poté tepelně zpracují, aby se zvýšila jejich tvrdost a odolnost.

Broušení: Na specializovaných bruskách se přesnými brusnými kotouči tvaruje řezná hrana a vytváří se specifický půlkruhový profil potřebný pro řezání drážek Woodruff. Tento proces je rozhodující pro zajištění přesných a konzistentních rozměrů drážek.

Kontrola kvality: Provádí se důkladná kontrola a testování, aby se zajistilo, že frézy Woodruffovy drážky splňují požadované specifikace pro rozměry, přesnost profilu a řezný výkon. To může zahrnovat kontrolu rozměrů pomocí přesných měřicích nástrojů a řezné zkoušky na vzorcích obrobků.

Balení a distribuce: Hotové frézy Woodruff Keyseat jsou pečlivě zabaleny a odeslány distributorům nebo koncovým uživatelům.

Výrobní techniky:

K výrobě Woodruffových fréz se používá několik výrobních technik:

  • CNC broušení: Nejběžnější metodou je použití počítačem řízených brousicích strojů pro dosažení vysoké přesnosti a konzistence profilu frézy.
  • Broušení profilů: Specializovaná technika broušení více břitů současně, často používaná pro výrobu fréz se složitou geometrií.

Výzvy ve výrobě:

Výroba fréz s Woodruffovým klíčovým sedlem představuje určité výzvy:

  • Udržení přesnosti: Půlkruhový profil musí být přesný a konzistentní, aby bylo zajištěno správné uložení a funkce Woodruffova klíče.
  • Zajištění životnosti nástroje: Frézy podléhají opotřebení, takže výrobní proces musí optimalizovat jejich životnost a výkonnost.
  • Dosažení nákladové efektivity: Frézy jsou spotřebním materiálem, který je třeba pravidelně vyměňovat: Zásadní je vyvážení kvality a nákladů, protože tyto frézy jsou spotřebním materiálem, který je třeba pravidelně vyměňovat.

Pokroky ve výrobě:

Výroba Woodruffových fréz se stále vyvíjí a probíhající výzkum a vývoj se zaměřuje na:

Nové materiály: Zkoumání nových materiálů s lepšími vlastnostmi, jako je tvrdost, houževnatost a tepelná odolnost.

Pokročilé povlaky: Vývoj nových technologií povlakování pro zvýšení životnosti, výkonu a univerzálnosti nástroje.

Automatizace: Zavádění automatizace a robotiky pro zefektivnění výrobního procesu a zvýšení efektivity.

Jaké velikosti vyrábí společnost Baucor čelní frézy Woodruff Key?

Společnost Baucor, přední výrobce řezných nástrojů, pravděpodobně nabízí širokou škálu velikostí fréz s Woodruffovým klíčovým sedlem, které vyhovují různým průmyslovým potřebám. Ačkoli se dostupnost konkrétních velikostí může lišit v závislosti na jejich produktové řadě a aktuálních skladových zásobách, obecně lze očekávat, že společnost Baucor vyrábí frézy s Woodruffovým klíčovým sedlem v různých velikostech, aby vyhovovaly různým rozměrům Woodruffových klíčů.

Frézy na klíče se obvykle specifikují podle následujících parametrů:

  • Průměr frézy: Celkový průměr frézy, který určuje velikost drážky, kterou může vytvořit. Běžné průměry fréz se mohou pohybovat od několika milimetrů až po několik centimetrů v závislosti na použití.
  • Šířka drážky: Šířka půlkruhové drážky, která odpovídá šířce Woodruffova klíče.
  • Hloubka drážky klíče: Hloubka drážky klíče, která rovněž odpovídá výšce Woodruffova klíče.

Společnost Baucor nabízí rozsáhlý výběr průměrů fréz, šířek a hloubek drážek, které odpovídají různým velikostem Woodruffových klíčů a požadavkům na použití.

Nejpřesnější a nejaktuálnější informace o konkrétních rozměrech dostupných fréz pro Woodruffovy klíče Baucor doporučujeme vyhledat v jejich oficiálním katalogu výrobků nebo na webových stránkách. Můžete se také obrátit na jejich obchodní zástupce nebo autorizované distributory, kteří vám poskytnou podrobné informace o dostupných velikostech, materiálech a dalších specifikacích.

Jako špičkový výrobce se společnost Baucor snaží nabízet širokou škálu velikostí a konfigurací fréz s klíčovým sedlem Woodruff, aby vyhověla specifickým potřebám svých zákazníků v různých průmyslových odvětvích a aplikacích.

Nástroje pro portování

Portovací nástroje jsou specializované řezací a brusné nástroje používané k úpravě sacích a výfukových otvorů v hlavě válců motoru.

Kuželová fréza

Kuželová fréza je řezný nástroj kuželového tvaru, jehož průměr se od stopky k hrotu postupně zmenšuje a který se používá k obrábění šikmých ploch, hlubokých dutin a kuželových prvků v různých materiálech.

Z jakých materiálů se vyrábí čelní frézy Woodruff Key?

Woodruffovy frézy na klíče (známé také jako Woodruffovy frézy) se obvykle vyrábějí z různých materiálů, z nichž každý nabízí specifické výhody pro různé aplikace.

Běžné materiály:

  • Rychlořezná ocel (HSS): Všestranný a široce používaný materiál, který nabízí dobrou rovnováhu mezi tvrdostí, odolností proti opotřebení a houževnatostí. Vhodný pro obrábění pro všeobecné účely a pro různé materiály obrobků.
  • Kobaltová ocel (HSS-Co): Typ HSS legovaný kobaltem pro zvýšení tepelné odolnosti a tvrdosti. Ideální pro vysokorychlostní obrábění a řezání tvrdších materiálů, jako je nerezová ocel a litina.
  • Karbid: Složený materiál sestávající z částic karbidu wolframu spojených s kobaltem. Nabízí výjimečnou tvrdost, odolnost proti opotřebení a tepelnou odolnost, takže je vhodný pro vysoce výkonné řezání abrazivních a tvrdých materiálů, jako je titan a kalená ocel.

Méně běžné materiály:

  • Práškový kov (PM): Při výrobě se kovové prášky zhutňují a spékají, čímž vzniká pevný materiál. Frézy pro klíče z PM mohou být vyrobeny z různých slitin, včetně HSS a karbidu, a nabízejí lepší vlastnosti, jako je jemnější struktura zrn a zvýšená houževnatost.

Výběr materiálu pro Woodruffovu frézu na klíče závisí na několika faktorech:

  • Materiálu obrobku: Tvrdost a abrazivita obráběného materiálu určuje požadované vlastnosti materiálu nástroje.
  • Parametry obrábění: Řezná rychlost, posuv a hloubka řezu ovlivňují odolnost materiálu nástroje proti opotřebení a tepelnou odolnost.
  • Požadovaná životnost nástroje: Předpokládaná životnost nástroje a četnost jeho výměny mohou ovlivnit výběr materiálu.
  • Rozpočet: Různé materiály se liší cenou, proto může hrát roli i rozpočet.

Je důležité si uvědomit, že frézy s Woodruffovým klíčovým sedlem nejsou obvykle potaženy povlakem jako jiné řezné nástroje, protože povlak by mohl narušit přesné uložení Woodruffova klíče v drážce klíče.

Jaké povlaky zlepšují čelní frézy Woodruff Key?

Woodruffovy frézy na klíče (známé také jako Woodruffovy frézy) obvykle nemají povrchovou úpravu. Důvodem je skutečnost, že povlaky sice zvyšují odolnost proti opotřebení a výkonnost jiných řezných nástrojů, ale mohou narušit přesné uložení Woodruffova klíče v drážce. Mírné zvětšení rozměrů způsobené povlakem by mohlo zabránit správnému usazení klíče.

Existují však výjimky:

  • Uhlíky podobné diamantům (DLC): Někteří výrobci nabízejí frézy s Woodruffovým uložením klíče s povlakem DLC. Tento povlak je extrémně tenký a výrazně nemění rozměry frézy. Může zlepšit odolnost proti opotřebení a snížit tření, což může prodloužit životnost nástroje.
  • TiN nebo TiCN (vzácné): V některých specializovaných případech mohou být frézy s klínovým sedlem Woodruff povlakovány nitridem titanu (TiN) nebo karbonitridem titanu (TiCN) pro zlepšení výkonu při řezání tvrdších materiálů. To je však méně časté kvůli výše uvedeným obavám ohledně uložení drážky klíče.

Je důležité si uvědomit, že pokud je použita fréza s Woodruffovým klíčovým sedlem s povlakem, může být nutné obrábět drážku klíče o něco větší, aby se přizpůsobila tloušťce povlaku. To se obvykle provádí pouze u specifických aplikací, kde lepší výkon povlakované frézy převáží nad možnými problémy s lícováním.

Ve většině případů postačují k vytvoření přesných a funkčních drážek pro klíče Woodruffovy frézy bez povlaku vyrobené z vysoce kvalitních materiálů, jako je rychlořezná ocel (HSS) nebo karbid.

Pokud uvažujete o fréze s povlakovaným Woodruffovým klíčovým sedlem, je nezbytné konzultovat s výrobcem nebo odborníkem na nástroje, abyste se ujistili, že povlak nebude mít negativní vliv na funkčnost drážky klíče a sestavy.

ZÍSKEJTE NABÍDKU

Kde se používají stopkové frézy Woodruff?

Woodruffovy frézy (známé také jako Woodruffovy frézy) se používají v široké škále průmyslových odvětví a aplikací, kde je zapotřebí přesných drážek pro upevnění součástí na hřídelích. Do těchto drážek se vkládají Woodruffovy klíče, půlkruhové kovové klíny, které přenášejí točivý moment a zabraňují prokluzu mezi hřídelí a součástí.

Zde jsou uvedena některá klíčová odvětví a aplikace, kde se běžně používají klíče s Woodruffovým klínovým uložením:

Průmyslová odvětví:

  • Výroba strojů a zařízení: Woodruffova pera a klíče se hojně používají v různých strojích a zařízeních, včetně čerpadel, kompresorů, převodovek, dopravníků a průmyslových robotů. Frézy se používají k vytváření drážek pro klíče v hřídelích, ozubených kolech, řemenicích a dalších součástech.
  • Automobilový průmysl: Woodruffovy klíče se používají v různých automobilových komponentech, jako jsou klikové hřídele, vačkové hřídele, převodovky a nápravy. K obrábění příslušných drážek pro klíče v těchto součástech se používají frézy s Woodruffovým klíčem.
  • Letecký a kosmický průmysl: V leteckém a kosmickém průmyslu se Woodruffovy klíče a drážky používají v leteckých motorech, systémech podvozku a dalších kritických součástech. Frézy s klíči se používají k vytvoření přesných drážek pro klíče v těchto vysoce přesných aplikacích.
  • Průmyslová automatizace: Woodruffovy klíče se často používají v automatizačních zařízeních, včetně robotických ramen, dopravníkových systémů a systémů pro manipulaci s materiálem. Frézy Keyseat se používají k obrábění drážek pro klíče v těchto systémech a zajišťují bezpečné a spolehlivé spoje.

Specifické aplikace:

  • Přenos energie: Dřevěná pera a drážky jsou nezbytné pro přenos točivého momentu mezi hřídeli a součástmi, jako jsou ozubená kola a řemenice. K vytvoření těchto drážek se používají frézy s klíči, které zajišťují účinný přenos výkonu.
  • Montáž součástí: Dřevěné klíče se často používají k bezpečné montáži součástí na hřídele, aby se zabránilo jejich otáčení nebo prokluzování. K vytvoření potřebných drážek pro tento účel se používají frézy s klíči.
  • Seřizování a polohování: Dřevěné klíče lze použít k přesnému seřízení a umístění součástí na hřídelích, což zajišťuje přesnou montáž a provoz strojů. K vytvoření drážek pro klíče s potřebnou přesností pro tyto aplikace se používají frézy s klíči.

Celkově hrají Woodruffovy frézy na drážky klíčů zásadní roli v různých průmyslových odvětvích, protože umožňují vytvářet přesné a spolehlivé drážky klíčů pro širokou škálu mechanických sestav. Jejich všestrannost, účinnost a cenová výhodnost z nich činí nepostradatelné nástroje pro konstruktéry a obráběče v různých odvětvích.

V jakých průmyslových odvětvích se používají čelní frézy s Woodruffovým klíčem?

Frézy s drážkou Woodruffova klíče, často označované jako frézy s drážkou Woodruffova klíče, jsou v různých průmyslových odvětvích základním nástrojem pro vytváření drážek pro upevnění součástí na hřídelích. Do těchto drážek se vkládají Woodruffova pera, což jsou půlkruhové kovové klíny, které přenášejí točivý moment a zabraňují prokluzu mezi hřídelí a součástí.

Mezi průmyslová odvětví, kde se používají frézy s Woodruffovým klíčem, patří:

  • Výroba strojů a zařízení: Tyto frézy se hojně používají k vytváření drážek pro klíče v hřídelích, ozubených kolech, řemenicích a dalších součástech různých strojů a zařízení, jako jsou čerpadla, kompresory, převodovky, dopravníky a průmyslové roboty.
  • Automobilový průmysl: Woodruffovy klíče se používají v široké škále automobilových součástí, včetně klikových hřídelí, vačkových hřídelí, převodovek a náprav. Frézy na Woodruffovy klíče hrají zásadní roli při obrábění příslušných drážek pro klíče v těchto dílech.
  • Letecký a kosmický průmysl: V leteckém a kosmickém průmyslu jsou Woodruffovy klíče a drážky klíčů důležitými součástmi v leteckých motorech, systémech podvozků a dalších kritických sestavách. Frézy pro klíče se používají k vytváření přesných drážek pro klíče v těchto vysoce přesných aplikacích.
  • Průmyslová automatizace: Dřevěné klíče se často používají v automatizačních zařízeních, včetně robotických ramen, dopravníkových systémů a systémů pro manipulaci s materiálem. Frézy Keyseat se používají k obrábění drážek pro klíče v těchto systémech a zajišťují bezpečné a spolehlivé spoje.
  • Energetika: Dřevěné klíče se používají v zařízeních pro výrobu energie, jako jsou turbíny, generátory a čerpadla, a také v zařízeních pro těžbu ropy a zemního plynu. K vytvoření drážek pro klíče v těchto kritických součástech se používají frézy s klíči.

Další odvětví:

  • Zemědělství: Klíče Woodruff se používají v zemědělských strojích pro různé aplikace, například pro upevnění nářadí k traktorům a zajištění součástí sklízecích strojů.
  • Stavebnictví: Dřevěné frézy se mohou používat k vytváření drážek pro klíče ve stavebních zařízeních, jako jsou jeřáby, bagry a buldozery.
  • Námořní technika: V námořním průmyslu se klíče Woodruff používají v lodních motorech, lodních šroubech a dalších systémech. K vytvoření drážek pro klíče pro tyto aplikace se používají frézy s klíči.

Celkově jsou frézy Woodruff Keyseat univerzálními nástroji, které nacházejí uplatnění v široké škále průmyslových odvětví. Jejich schopnost vytvářet přesné drážky pro bezpečnou a spolehlivou montáž součástí je činí nezbytnými pro různé strojírenské a výrobní procesy.

Na jakých strojích se používají čelní frézy s Woodruffovým klíčem?

Frézy s Woodruffovým klínovým sedlem se používají především ve strojích určených k frézování pro vytváření přesných půlkruhových drážek v obrobcích. Tyto stroje poskytují potřebnou rychlost otáčení, řízení a tuhost pro efektivní použití fréz s Woodruffovým klíčovým sedlem.

Zde jsou uvedeny některé z běžných strojů, které používají frézy s Woodruffovým klínovým sedlem:

Frézky:

  • Vertikální frézky: Tyto stroje mají vertikálně orientované vřeteno a jsou široce používány pro univerzální frézovací operace, včetně vytváření drážek pro klíče pomocí Woodruffových fréz.
  • Horizontální frézky: Tyto stroje mají horizontálně orientované vřeteno a často se používají pro těžké frézovací operace. Frézy s klínovým sedlem Woodruff lze použít v horizontálních frézkách pro specifické aplikace, jako je čelní frézování nebo vytváření drážek pro drážky na větších obrobcích.

CNC stroje (počítačové číslicové řízení):

  • CNC frézky: Frézky CNC nabízejí přesné řízení a automatizaci, takže jsou ideální pro vytváření přesných drážek drážek se shodnými rozměry. Běžně se používají v průmyslovém prostředí pro velkosériovou výrobu a přesné obrábění.

Stroje pro obrábění klíčů:

  • Tyto specializované stroje jsou speciálně navrženy pro řezání drážek včetně Woodruffových drážek. Nabízejí vysokou přesnost a efektivitu pro opakované operace řezání drážek pro klíče.
  1. Specializované stroje:
  • V některých případech mohou být pro vytváření drážek Woodruff použity specializované stroje, jako jsou protahovací stroje, zejména pro velkosériovou výrobu nebo pro drážky se specifickými požadavky.

Kromě těchto strojů lze pro malé projekty nebo projekty pro kutily použít také ruční rotační nářadí s drážkovacími frézami Woodruff. Přesnost a kontrola však nemusí být tak vysoká jako u specializovaných frézek nebo CNC strojů.

Výběr stroje závisí na několika faktorech, včetně velikosti a složitosti obrobku, požadované přesnosti, obráběného materiálu a celkového objemu výroby. Zatímco frézky a CNC stroje jsou nejběžnější volbou pro profesionální aplikace, stroje na osazování klíčů nabízejí specializované řešení pro velkoobjemovou výrobu drážek.

Jakou konstrukční a technickou podporu poskytuje společnost Baucor pro čelní frézy Woodruff Key?

Společnost Baucor jako přední výrobce řezných nástrojů pravděpodobně nabízí řadu služeb konstrukční a technické podpory pro své frézy s klínovým sedlem Woodruff, i když se jejich specifika mohou lišit. Zde je to, co můžete očekávat:

  • Pomoc při výběru nástroje: Společnost Baucor má zkušené inženýry, kteří vám pomohou vybrat správnou frézu Woodruff s klíčovým sedlem pro vaši konkrétní aplikaci. To by mělo zahrnovat zvážení faktorů, jako je materiál obrobku, požadované rozměry drážky a parametry obrábění.
  • Návrh nástroje na zakázku: Pokud máte jedinečné požadavky, které nelze splnit standardními frézami, může společnost Baucor nabídnout služby návrhu nástroje na zakázku. To by mohlo zahrnovat vytvoření frézy se specifickými rozměry nebo geometrií pro optimalizaci výkonu pro vaši konkrétní aplikaci.
  • Technická podpora: Společnost Baucor má k dispozici tým technické podpory, který zodpovídá dotazy a řeší problémy, s nimiž se můžete při používání jejích fréz setkat. To může zahrnovat rady ohledně optimálních parametrů obrábění, údržby nástroje nebo řešení problémů s výkonem.

Chcete-li získat co nejpřesnější a nejaktuálnější informace o konkrétních službách konstrukční a technické podpory, které společnost Baucor nabízí pro naše frézy s klínovým sedlem Woodruff, je nejlepší nás kontaktovat přímo prostřednictvím našich webových stránek nebo kanálů zákaznického servisu.

BEZKONKURENČNÍ TECHNICKÁ PODPORA

Vaše řešení, vaše měřítko

Ať už potřebujete jeden prototyp nebo plnohodnotnou výrobu, inženýři BAUCOR jsou připraveni s vámi spolupracovat. Kontaktujte nás a prodiskutujte, jak můžeme váš koncept uvést v život.

Řešení na míru pro zákazníky BAUCOR

BAUCOR se specializuje na poskytování jedinečných výrobních a technických řešení navržených tak, aby splňovaly specifické potřeby každého klienta. Naše odborné znalosti pokrývají širokou škálu průmyslových odvětví a aplikací.

Jaké jsou konstrukční pokyny pro čelní frézy s Woodruffovým klíčem?

Při konstrukci fréz s klínovým sedlem Woodruff je třeba pečlivě zvážit několik faktorů, aby byl zajištěn optimální výkon, životnost nástroje a vytvoření přesných drážek. Zde jsou klíčová vodítka pro konstrukci:

Profil frézy:

  • Shodný profil s Woodruffovým klíčem: Nejdůležitějším aspektem je zajistit, aby profil frézy přesně odpovídal půlkruhovému tvaru Woodruffova klíče, pro který je určen. Tím je zajištěno správné uložení a bezpečné spojení klíče s drážkou.
  • Rozměry drážky klíče: Vyberte si frézu, která vytvoří drážku se správnou šířkou a hloubkou, aby se do ní vešla konkrétní velikost Woodruffova klíče, který používáte. Při výběru vhodného klíče se řiďte standardními rozměry klíče Woodruff.

Výběr materiálu:

  • Rychlořezná ocel (HSS): Vhodná pro všeobecné obrábění a různé materiály obrobků.
  • Kobaltová ocel (HSS-Co): Ideální pro vysokorychlostní obrábění a řezání tvrdších materiálů.
  • Karbid: Nabízí vynikající tvrdost a odolnost proti opotřebení pro vysoce výkonné řezání abrazivních a tvrdých materiálů.

Průměr frézy:

  • Průměr frézy: Přizpůsobte aplikaci: Zvolte průměr frézy odpovídající velikosti drážky a použitému stroji. Větší průměry poskytují větší stabilitu a lze je použít pro hlubší řezy, zatímco menší průměry jsou vhodnější pro úzké prostory nebo menší drážky.

Další aspekty:

  • Tolerance: Požadovaná tolerance rozměrů drážky ovlivní výrobní proces a výběr nástroje. Ujistěte se, že fréza může dosáhnout požadovaných tolerancí pro správné uložení s Woodruffovým klíčem.
  • Povlak: Někteří výrobci mohou nabízet frézy s povlaky z uhlíku podobného diamantu (DLC) pro zvýšení odolnosti proti opotřebení a snížení tření.

Pečlivým zvážením těchto konstrukčních vodítek a spoluprací se zkušenými výrobci nástrojů nebo inženýry můžete vybrat nebo navrhnout frézy s Woodruffovým klíčovým sedlem, které jsou optimalizovány pro vaše konkrétní potřeby obrábění. Tím zajistíte přesné vytvoření drážky klíče, prodlouženou životnost nástroje a spolehlivý výkon ve vašich aplikacích.
