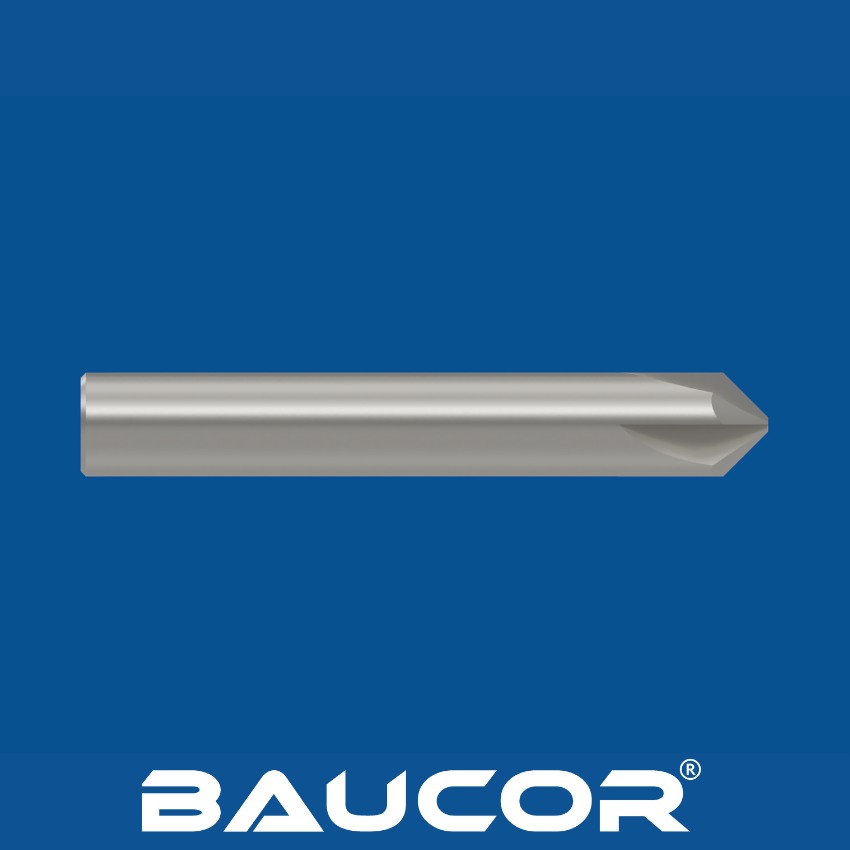

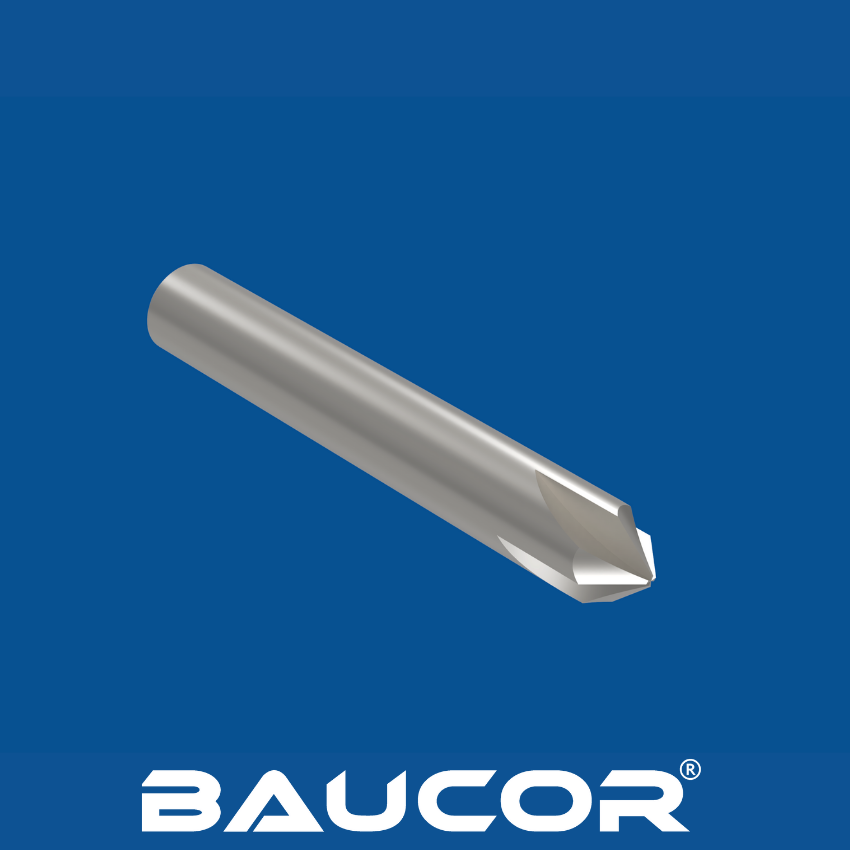

Vyklápěcí srážecí frézy: Frézy pro vyklápění a srážení hran materiálů.

Běžné materiály pro frézy na zkosení s hroty

• Rychlořezná ocel (HSS): Všestranná a cenově výhodná volba, která nabízí dobrou houževnatost a odolnost proti opotřebení. Vhodné pro obrábění různých materiálů, jako je ocel, hliník a plasty.
• Kobaltová rychlořezná ocel (HSS-E): Obsahuje kobalt, který zajišťuje lepší tvrdost, tepelnou odolnost a odolnost proti opotřebení ve srovnání se standardní HSS. Díky tomu je ideální pro náročnější aplikace a tvrdší materiály.
• Pevný karbid: Mimořádně tvrdý a odolný proti opotřebení, ideální pro velkosériovou výrobu, obrábění abrazivních materiálů nebo dosažení velmi hladkých povrchových úprav fazet. Frézy pro zkosení s karbidovou špičkou nabízejí nejdelší životnost, ale jsou křehčí než varianty z HSS.

Méně běžné, specializované materiály:

• Práškové oceli (PM): PM oceli nacházejí rovnováhu mezi vlastnostmi HSS a karbidu. Jsou vhodné pro středně až velkoobjemovou výrobu a nabízejí lepší odolnost proti opotřebení než standardní HSS.
• Keramika: Extrémně tvrdé a žáruvzdorné. Používají se pro velmi specializované obrábění tvrdých materiálů nebo pro dosažení velmi přesných tolerancí a hladkých povrchů. Keramické frézy jsou křehčí a dražší.
• Polykrystalický diamant (PCD): Nejvyšší odolnost proti opotřebení. Frézy s PCD hroty se používají pro vysoce přesné obrábění neželezných kovů nebo abrazivních materiálů, kde je životnost nástroje nejdůležitější.

Další faktory

• Povlaky: Mnoho fréz se zkosenými hroty lze povlékat materiály, jako je nitrid titanu (TiN), nitrid titanu a hliníku (TiAlN) nebo jinými, které dále zlepšují výkon a prodlužují životnost nástroje.

Kompatibilita materiálů: Nejlepší materiál pro frézy se sraženým hrotem závisí do značné míry na materiálu obrobku, který se obrábí.

Frézy pro zkosení s hroty jsou pevné a všestranné, ale správný povlak může jejich výkonnost posunout na vyšší úroveň. Prozkoumejme povlaky, které maximalizují životnost, přesnost a účinnost nástroje:

Oblíbené povlaky

• Nitrid titanu (TiN): Povlak je vhodný pro zvýšení tvrdosti, odolnosti proti opotřebení a snížení tření. Je to solidní univerzální povlak pro mnoho aplikací.


• Nitrid titanu a hliníku (TiAlN): V porovnání s TiN vyniká v náročných podmínkách, nabízí vyšší tvrdost a tepelnou odolnost. Ideální pro tvrdé materiály a náročné řezné rychlosti.


• Karbonitrid titanu (TiCN): Je známý svou odolností proti opotřebení a vynikající mazivostí, která podporuje hladký tok třísek.


• Nitrid chromu (CrN): Nabízí slušnou odolnost proti opotřebení a ochranu proti korozi, což je výhodné při použití chladicích kapalin.


• Nitrid hliníku a titanu (AlTiN): Ideální pro řezání při extrémně vysokých teplotách, v některých případech překonává standardní TiAlN.


• Uhlík podobný diamantu (DLC): Nejvyšší odolnost proti opotřebení a snížení tření. Povlaky DLC se používají pro výjimečnou životnost nástrojů, obrábění abrazivních materiálů a dosažení vynikajících povrchových úprav.

Nad rámec základů

• Vícevrstvé povlaky: Kombinací více vrstev povlaku získáte větší výhody.
• Nanokompozitní povlaky: Nabízejí extrémní tvrdost a odolnost proti opotřebení díky své nanostruktuře.

Moudrá volba: Faktory, které je třeba zvážit

• Materiál obrobku: Přizpůsobte tvrdost povlaku a tepelnou odolnost materiálu.
• Podmínky obrábění: Agresivní řezání dává přednost tepelně odolným povlakům.
• Mazání: Zvažte, jak povlak působí na chladicí kapaliny nebo při obrábění za sucha.

Náklady vs. přínosy: Pokročilejší povlaky (např. DLC) mohou být dražší, ale mohou výrazně prodloužit životnost nástroje a dlouhodobě ušetřit peníze.

Frézy pro zkosení s hroty, které se vyznačují kombinací pevnosti a schopnosti středit, nacházejí uplatnění v různých výrobních a obráběcích situacích. Zde vynikají:

Primární aplikace

• Fázování: Jejich základní funkce. Odstraňování otřepů na ostrých hranách, vytváření estetických zkosení a příprava povrchů pro svařování různých součástí.
• Vnitřní zkosení: Plochý hrot umožňuje zanoření k vytvoření zkosení uvnitř otvorů nebo na vnitřních prvcích.
• Bodové frézování: Vytváření rovných a hladkých povrchů kolem otvorů pro bezpečné usazení spojovacích prvků nebo součástí.

Odvětví, která je využívají

• Letecký a obranný průmysl: Přesnost a trvanlivost jsou klíčové. Frézy pro sražení hran s hrotem zajišťují čisté hrany, odjehlení a přesné sražení hran u vysoce výkonných součástí.
• Automobilový průmysl: Rozsáhlé využití při obrábění součástí motorů, převodovek a dalších automobilových dílů, kde je klíčová pevnost v náročných podmínkách.
• Obecné obrábění a výroba: Obráběči napříč průmyslovými odvětvími se spoléhají na frézy pro zkosení s hroty pro jejich všestrannost při široké škále obráběcích úloh.
• Výroba lékařských přístrojů: Často vyžadují přesné srážení úkosů a odstraňování otřepů na součástech kritických z hlediska bezpečnosti. Výhodou je trvanlivost fréz se špičkou.

Konkrétní příklady

• Obrábění tvrdých materiálů, kde by mohlo dojít k odštípnutí špičatých fréz.
• Velkosériová výroba, kde je důležitá delší životnost nástroje.
• Aplikace vyžadující srážení hran i vytváření vnitřních srázů.

Proč zvolit frézy s hroty?

Jejich zvýšená pevnost a schopnost ponorného řezání z nich činí cenný doplněk do sady nástrojů každého obráběče, zejména při práci s houževnatými materiály nebo při požadavku na všestranné možnosti srážení hran.

Frézy na srážení hran se používají v různých průmyslových odvětvích, která vyžadují přesné obrábění a dokončování kovů a jiných materiálů. Mezi tato odvětví patří:

• letectví a kosmonautika: Pro obrábění součástí, které vyžadují přesné hrany a hladký povrch, jako jsou lopatky turbín a konstrukční díly.
• Automobilový průmysl: Při výrobě součástí motorů, dílů převodovek a dalších kritických prvků, které vyžadují zkosení a odstranění otřepů.
• Výroba nástrojů a forem: Pro vytváření forem a zápustek s přesnými úkosy a hranami, které zajišťují vysokou kvalitu hotových výrobků.
• Výroba: Obecné výrobní procesy, při nichž je třeba zkosit nebo odjehlit díly pro montážní nebo estetické účely.
• Výroba lékařských přístrojů: Pro vytváření přesných a hladkých hran chirurgických nástrojů a dalších lékařských přístrojů.
• Naftový a plynárenský průmysl: Při výrobě potrubí, vrtných zařízení a dalších součástí, kde jsou přesnost a hladké povrchy klíčové.
• Obrábění kovů: Obecné úkoly při obrábění kovů, včetně CNC obrábění, kde je nutné srážení hran pro přípravu hran pro svařování nebo zlepšení estetiky dílů.

Tyto frézy jsou nezbytné pro zajištění kvality a funkčnosti dílů v těchto odvětvích, zlepšují lícování a povrchovou úpravu a snižují riziko koncentrace napětí na hranách.

Stroje, které používají frézy pro zkosení s hroty

• CNC frézky: CNC frézky nabízejí ideální kombinaci výkonu, přesnosti a všestrannosti pro složité úlohy srážení hran. Tyto frézy mohou používat vertikální i horizontální CNC frézky a řídicí systém stroje umožňuje naprogramovat přesné úhly, hloubky a umístění sražení.
  Ruční frézky: Zkušení obráběči používají frézy pro srážení úkosů s hroty v ručních frézkách pro úlohy vyžadující srážení úkosů, bodové čelní obrábění nebo operace středového řezání. Ruční stroje nabízejí flexibilitu pro zakázkové nebo menší výrobní úlohy.
• Potenciálně další stroje: V závislosti na schopnostech konkrétního stroje a nastavení obrobku mohou některé specializované stroje také obsahovat frézy pro zkosení s hroty pro specifické úlohy v určitém odvětví.

Důležité úvahy:

• Typ stopky: Frézy pro zkosení s hrotem mají obvykle přímou nebo kuželovou stopku pro bezpečné upevnění v držáku nástroje stroje.
• Upínání: Obrobek musí být bezpečně upnut nebo upevněn ve stroji, aby byly zajištěny přesné a bezpečné úkosovací operace.

Frézy na zkosení s hroty nabízejí pevnost a všestrannost, ale dosažení maximálního výkonu často vyžaduje odbornou podporu. Pokud hledáte skutečného partnera v oblasti řezných nástrojů, společnost Baucor vám může nabídnout komplexní konstrukční a technická řešení, která zlepší vaše výsledky obrábění.

Odborná spolupráce v oblasti konstrukce

Inženýři společnosti Baucor s vámi spolupracují na každém kroku. Od výběru materiálu (HSS, kobaltový HSS, karbid atd.) až po optimalizaci geometrie (úhel zkosení, drážky, úhly odlehčení) zajišťují, aby vaše frézy pro zkosení s hrotem byly přizpůsobeny konkrétním materiálům obrobků, objemům výroby a požadované životnosti. Možnosti přizpůsobení umožňují řešení nad rámec standardních hotových fréz.

Pokročilá simulace a testování

Společnost Baucor využívá nejmodernější technologie, jako je analýza konečných prvků (FEA), k předvídání výkonu fréz a optimalizaci konstrukce z hlediska pevnosti a odvodu třísek. Vlastní prototypování a důkladné testování v reálném prostředí dále ověřuje návrhy, což vede k robustním nástrojům, které vynikají v náročných aplikacích.

Nad rámec nástroje: Průběžná podpora

Společnost Baucor neposkytuje pouze nástroje, ale také odborné znalosti. Na základě analýzy výkonnostních dat můžeme doporučit úpravy parametrů obrábění nebo dokonce drobné úpravy konstrukce, abychom maximalizovali životnost a účinnost nástroje. Náš tým inženýrů je vždy k dispozici pro řešení problémů a poradenství v oblasti optimalizace.

Rozdíl společnosti Baucor

Tento model komplexní podpory mění společnost Baucor ve vašeho partnera pro obrábění. Optimalizací vašich fréz pro zkosení s hrotem v konečném důsledku optimalizujeme celý váš výrobní proces.

Konstrukce frézy na zkosení s hrotem: Klíčové faktory úspěchu

Frézy pro zkosení s hroty s vyměnitelnými karbidovými hroty nabízejí prodlouženou životnost nástroje v náročných aplikacích. Pochopení jejich konstrukce je klíčové pro výběr správné frézy pro vaše potřeby.

Konstrukce karbidové špičky

• Na třídě záleží: Zvolte správnou třídu karbidu pro tvrdost vašeho materiálu. Upřednostněte odolnost proti opotřebení a zároveň zajistěte dostatečnou houževnatost, abyste zabránili zlomení.
• Vše o úhlech a poloměrech: Zvolte úhel zkosení hrotu (např. 45°, 90°) pro požadovaný profil hrany. Poloměr hrotu určuje ostrost zkosení.
• Bezpečné upevnění: Standardní metodou upevnění karbidového hrotu k tělu je pájení.

Konstrukce těla nástroje

• HSS vs. karbid: Rychlořezná ocel nabízí cenovou dostupnost, zatímco plný karbid zvyšuje tuhost a odolnost proti opotřebení.
• Stopka a uložení: Zvolte typ stopky kompatibilní s držákem nástroje vašeho stroje.
• Drážky a vůle: Počet drážek ovlivňuje odvod třísek. Úhly vůle zajišťují, že se fréza nebude třít o obrobek.

Další aspekty

• Povlaky zvyšují výkon: Zvažte povlaky TiN, AlTiN a další povlaky pro lepší odolnost proti opotřebení a povrchovou úpravu.
• Možnosti chladicí kapaliny: Průchodná chladicí kapalina pomáhá při odvodu třísek a prodlužuje životnost nástroje.
• Možnosti přizpůsobení: Přizpůsobte úhel zkosení nebo poloměr špičky pro jedinečné aplikace.
