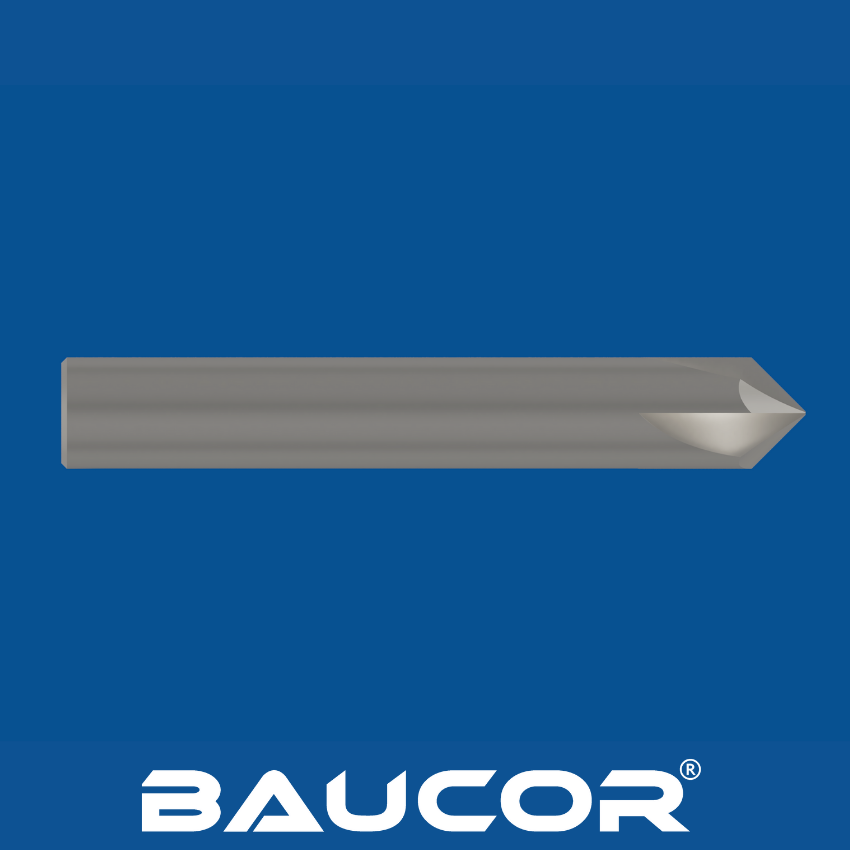

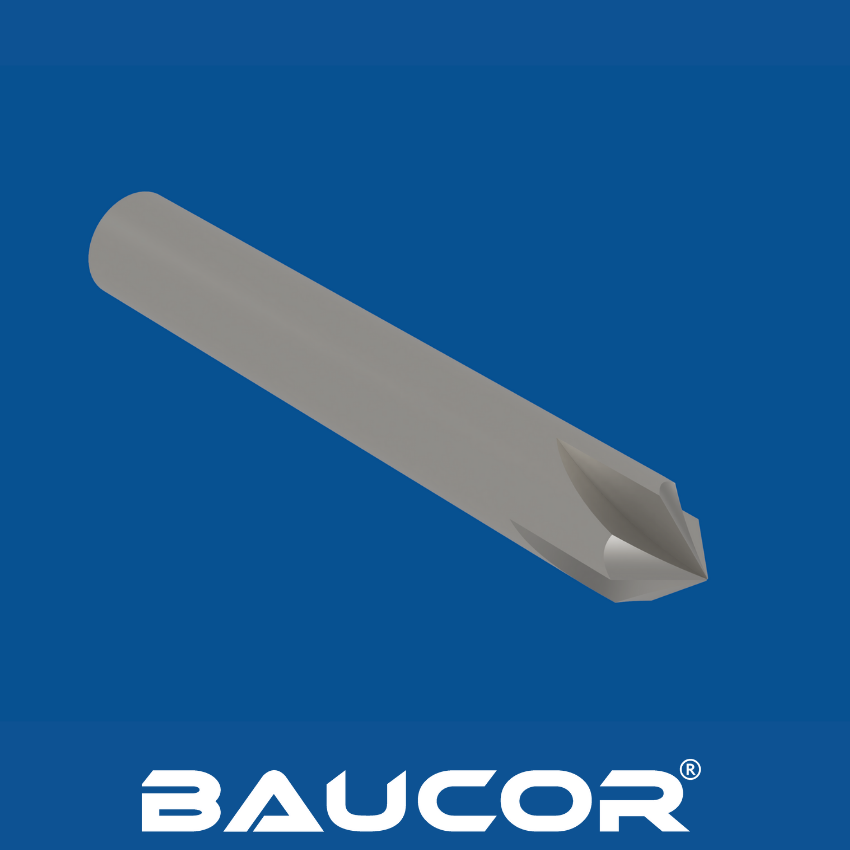

Špičaté úkosovací frézy jsou univerzální nástroje, které vytvářejí čisté a přesné úkosy na různých materiálech obrobků. Pro výběr správné frézy pro danou práci je zásadní porozumět jejich konstrukčním materiálům.

Běžné materiály:

• Rychlořezná ocel (HSS): Všestranná a cenově výhodná volba, která nabízí dobrou houževnatost a odolnost proti opotřebení. Hodí se k obrábění různých materiálů, jako je ocel, hliník a plasty.
• Kobaltová rychlořezná ocel (HSS-E): Obsahuje kobalt, který zvyšuje tvrdost, tepelnou odolnost a odolnost proti opotřebení ve srovnání se standardní HSS. Díky tomu je vhodná pro náročnější aplikace a tvrdší materiály.
• Pevný karbid: Mimořádně tvrdý a odolný proti opotřebení, ideální pro velkosériovou výrobu, abrazivní materiály nebo dosažení velmi hladkých povrchových úprav fazet. Karbidové fazetovací frézy nabízejí delší životnost, ale jsou křehčí než varianty z HSS.

Méně běžné, specializované materiály:

• Práškové oceli (PM): PM oceli nabízejí rovnováhu vlastností mezi HSS a karbidem. Jsou vhodné pro středně až velkoobjemovou výrobu se zvýšenou odolností proti opotřebení oproti standardním HSS.
• Keramika: Keramika: Extrémně tvrdá a tepelně odolná, používá se pro velmi specializované obrábění tvrdých materiálů nebo pro dosažení velmi přesných tolerancí a hladkých povrchů. Keramické frézy jsou křehčí a dražší.
• Polykrystalický diamant (PCD): Nejvyšší odolnost proti opotřebení. PCD frézy se používají pro vysoce přesné obrábění neželezných kovů nebo abrazivních materiálů, kde je životnost nástroje nejdůležitější.

Další faktory

• Povlaky: Mnoho fazetovacích fréz, bez ohledu na základní materiál, může být potaženo materiály, jako je nitrid titanu (TiN), nitrid titanu a hliníku (TiAlN) nebo jinými, které dále zvyšují odolnost proti opotřebení, snižují tření a prodlužují životnost nástroje.

Kompatibilita materiálů: Vhodný materiál pro frézu pro špičaté úkosy závisí do značné míry na materiálu obrobku, který se obrábí.

Špičaté frézy pro zkosení jsou nezbytné pro vytváření zkosených hran na obrobcích a správný povlak může výrazně zlepšit jejich výkon. Zde je přehled nejběžnějších a nejvýhodnějších možností:

Oblíbené povlaky:

• Nitrid titanu (TiN): Povlak pro všeobecné použití, který zvyšuje tvrdost, odolnost proti opotřebení a snižuje tření. Dobrá univerzální volba pro mnoho aplikací.
• Nitrid titanu a hliníku (TiAlN): V porovnání s TiN nabízí vyšší tvrdost, tepelnou odolnost a odolnost proti oxidaci. Vynikající pro obrábění tvrdších materiálů nebo při vyšších rychlostech a posuvech.
• Karbonitrid titanu (TiCN): Poskytuje dobrou odolnost proti opotřebení a vynikající mazivost, snižuje tření a zlepšuje tok třísek.
• Nitrid chromu (CrN): Nabízí slušnou odolnost proti opotřebení a ochranu proti korozi, vhodný pro aplikace s chladicími kapalinami nebo vlhkostí.
• Nitrid hliníku a titanu (AlTiN): Varianta TiAlN, která často vykazuje lepší výkon při vysokoteplotním řezání.
• Uhlík podobný diamantu (DLC): Extrémně tvrdý s velmi nízkým koeficientem tření. Ideální pro obrábění abrazivních materiálů, neželezných kovů nebo tam, kde je vyžadována mimořádná životnost nástroje a kvalita povrchu.

Specializované povlaky:

• Vícevrstvé povlaky: Kombinace vrstev různých povlakovacích materiálů pro přizpůsobení výkonnostních charakteristik.
• Nanokompozitní povlaky: Nabízejí zvýšenou tvrdost a odolnost proti opotřebení díky své jedinečné nanostruktuře.

Výběr správného povlaku

Nejlepší povlak pro vaši špičatou frézu závisí na:

• Materiálu obrobku: Tvrdší materiály mají prospěch z tvrdších, žáruvzdorných povlaků, jako je TiAlN nebo DLC.
• Parametry obrábění: Agresivní řezné podmínky upřednostňují povlaky s vysokou tepelnou odolností.
• Mazání: Některé povlaky vynikají při minimálním mazání, jiné dobře fungují s chladicími kapalinami.
• Náklady: Pokročilejší povlaky, jako je DLC, jsou obvykle dražší, ale mohou nabídnout dlouhodobou úsporu nákladů díky delší životnosti nástroje.
• Odborné poradenství: Baucor má odborníky na povlaky, kteří vám mohou doporučit ideální povlak pro vaši konkrétní aplikaci řezání fazet.

Špičaté frézy mají všestranné využití v různých průmyslových odvětvích a při různých úkolech. Zde je jejich běžné použití:

Primární aplikace:

• Vytváření fazet: Jejich primární funkcí je vytváření šikmých zkosených hran na obrobcích. To má více účelů:


• Odstraňování otřepů: Odstranění ostrých hran a otřepů pro zlepšení bezpečnosti a manipulace s díly.
• Estetické účely: Vytvoření vizuálně atraktivního, dokončeného vzhledu hran.
• Příprava svarů: Zkosení hran před svařováním pro zlepšení průvaru a pevnosti svaru.
• Snížení koncentrace napětí: Zkosení rozkládá napětí v rozích a zlepšuje tak odolnost dílu.
• Zahlubování: Vytváření kuželovitých prohlubní kolem otvorů, aby hlavy šroubů byly v jedné rovině nebo pod povrchem obrobku.
• Bodové lícování: Vytváření rovných, hladkých povrchů kolem otvorů pro bezpečný spojovací povrch pro spojovací prvky nebo součásti.

Specifická odvětví a příklady:

• Letecký a obranný průmysl: Pro obrábění vysoce přesných součástí, kde jsou kritické přísné tolerance, odjehlení a hladký povrch.
• Automobilový průmysl: Pro srážení a odstraňování otřepů na součástech motorů, skříní a dalších.
• Obecné obrábění: Používá se obráběči pro širokou škálu úkolů ve výrobě, nástrojárnách, lisovnách a výrobních provozech.
• Výroba lékařských přístrojů: Pro přesné srážení úkosů na choulostivých nebo bezpečnostně důležitých součástech.

Jak se používají:

Špičaté frézy pro srážení úkosů se obvykle používají v CNC frézkách, ručních frézkách nebo příležitostně i ve vrtačkách pro jednoduché zahlubovací operace.

Špičaté frézy jsou univerzální nástroje, které umožňují přesné dokončování hran a odstraňování otřepů. Jsou nepostradatelné v průmyslových odvětvích, kde je nejdůležitější kvalita, bezpečnost a výkon součástek. Pojďme se ponořit do klíčových odvětví:

• Letectví a obrana: Tato odvětví vyžadují bezchybné součásti. Špičaté frézy zajišťují hladké hrany, přesné zkosení a odjehlení u kritických dílů, kde jsou nezbytné přísné tolerance.
• Automobilový průmysl: Frézy se špičatými úkosy hrají významnou roli při obrábění součástí motorů, převodovek a různých dalších automobilových dílů, které vyžadují čisté hrany a přesnost.
• Obecné obrábění a výroba: Obráběči v mnoha průmyslových odvětvích se spoléhají na špičaté úkosové frézy při odstraňování otřepů, vytváření estetických úkosů, přípravě povrchů pro svařování, zahlubování a bodovém obrábění různých součástí.
• Výroba lékařských přístrojů: Bezpečnost a hladký povrch jsou u lékařských komponentů klíčové. Frézy s hrotem zajišťují přesné srážení a odjehlování a splňují přísné průmyslové normy.
• Naftový a plynárenský průmysl: V tomto odvětví se mohou používat špičaté úhlové frézy pro obrábění součástí používaných při vrtání, rafinaci a v dopravních zařízeních.

Proč jsou frézy se špičatou fazetou oblíbené:

Jejich schopnost zasahovat do vnitřních rohů a vytvářet zkosení v otvorech z nich činí nepostradatelné nástroje v odvětvích zaměřených na přesnost a vynikající povrchovou úpravu.

Špičaté frézy jsou univerzální nástroje, které nacházejí uplatnění v několika typech strojů:

• CNC frézky: Frézky CNC nabízejí ideální kombinaci přesnosti, automatizace a flexibility pro složité úkosovací úlohy. Lze je naprogramovat tak, aby vytvářely úkosy pod různými úhly, v různých hloubkách a na různých místech obrobku.
• Ruční frézky: Zkušení obráběči používají špičaté frézy pro srážení úkosů v ručních frézkách pro úlohy vyžadující srážení úkosů, bodové lícování a zahlubování. Ruční frézky sice vyžadují větší zručnost obsluhy, ale nabízejí flexibilitu pro zakázkové nebo jednorázové úlohy.
• Vrtací lisy (omezené použití): V některých základních případech lze použít vrtací lis se špičatou frézou pro jednoduché zahlubovací operace.

Při výběru dodavatele špičatých fréz Baucor jde nad rámec pouhé nabídky nástrojů. Společnost Baucor poskytuje komplexní konstrukční a technickou podporu, která vám zajistí optimální výsledky ve vašich specifických aplikacích. Zde je uvedeno, co můžete očekávat:

1. Společná optimalizace návrhu

• Výběr materiálu: Inženýři společnosti Baucor spolupracují s klienty na výběru optimálního materiálu (HSS, kobaltový HSS, karbid atd.) na základě materiálu obrobku, objemu výroby a požadované životnosti nástroje.
• Odborné znalosti geometrie: Poradenství ohledně ideálního úhlu zkosení, počtu drážek, úhlů odlehčení a geometrie hrotu přizpůsobené konkrétním aplikacím pro dosažení maximální účinnosti a kvality dokončování.
• Přizpůsobení: Vytváření fréz na zakázku s nestandardními rozměry, úhly nebo specializovanými prvky pro jedinečné aplikace.
• Doporučené povlaky: Doporučení: Vedení klientů k výběru ideálního povlaku (TiN, TiAlN, DLC atd.) pro maximalizaci životnosti a výkonu nástroje v konkrétních podmínkách obrábění.

2. Pokročilé simulace a testování

• Analýza konečných prvků (FEA): Simulace řezných sil a napětí na konstrukci frézy, předpověď možných míst poruch a optimalizace pevnosti a tuhosti.
• Analýza toku třísek: Modelování tvorby a odvádění třísek pro zajištění efektivního řezání, zejména při obrábění náročných materiálů.
• Vlastní prototypování a testování: Společnost Baucor disponuje speciálními zařízeními pro rychlou výrobu prototypů a důkladné testování nových konstrukcí fréz v reálných podmínkách.

3. Průběžná optimalizace a podpora

• Sledování výkonu: Spolupráce s klienty při analýze dat o opotřebení nástroje, navrhování úprav parametrů obrábění nebo potenciálních úprav konstrukce pro ještě vyšší efektivitu.
• Technická odbornost: Tým inženýrů, který je snadno k dispozici pro zodpovězení otázek, řešení problémů a pomoc při maximalizaci výkonu fréz Baucor.

Nabídka hodnoty společnosti Baucor: Tato komplexní podpora povyšuje společnost Baucor z pouhého dodavatele nástrojů na partnera při řešení výrobních problémů a neustálém zlepšování obráběcích operací klientů.

Špičaté úkosovací frézy jsou nezbytným nástrojem pro přesné obrábění, kde jsou vyžadovány čisté hrany, odjehlování a specifické úhly zkosení. Konstrukce dokonalé frézy pro špičaté úkosy však zahrnuje více než jen výběr materiálu a úhlu. Zde je rozpis klíčových faktorů, které je třeba vzít v úvahu:

Základní konstrukční prvky

• Na materiálu záleží: Vybírejte z rychlořezné oceli (HSS), kobaltové oceli HSS, plného karbidu nebo jiných specializovaných materiálů. Při správném výběru zvažte tvrdost obrobku, požadovanou životnost nástroje a objem výroby.
• Síla povlaků: Zvyšte výkon povlaky, jako jsou TiN, TiAlN, CrN nebo dokonce ultra tvrdé povlaky DLC (Diamond-Like Carbon). Tyto povlaky snižují tření, chrání před opotřebením a regulují teplo, čímž prodlužují životnost nástroje.
• Výběr stopky: Zvolte si rovnou nebo kuželovou stopku, která se hodí k CNC frézce, ruční frézce nebo jinému zvolenému obráběcímu stroji.
• Vše o úhlech: Vyberte si úhel zkosení (často 45, 60 nebo 90 stupňů), který nejlépe vyhovuje požadavkům vaší aplikace.
• Jemnost drážek: Počet a tvar drážek ovlivňuje odvod třísek a kvalitu povrchu. Šroubovité drážky často podporují hladší řezání.
• Pevnost hrotu: Ujistěte se, že konstrukce hrotu je dostatečně pevná pro materiál obrobku a parametry obrábění.
• Úhly odlehčení: Optimalizované úhly odlehčení za řeznými hranami mají zásadní význam pro snížení tření a pevnost řezných hran.
• Správné dimenzování: Všechny rozměry, včetně průměru, délky a délky drážky, musí odpovídat konkrétnímu obráběcímu úkolu.

Více než jen základy: Hledání dokonalého přizpůsobení

• Na obrobku záleží: Tvrdší materiály vyžadují tvrdší, opotřebení odolnější materiály a povlaky fréz.
• Velikost fazety: To určuje požadovaný průměr frézy a úhel zkosení.
• Cíle v oblasti povrchové úpravy: Pro dosažení výjimečné hladkosti může být zapotřebí více drážek a specializovaných povlaků.
• Objem výroby: Pro velkoobjemové obrábění jsou výhodné tvrdší materiály, jako je karbid, a povlaky s dlouhou životností.

Klíčové je odborné vedení

Návrh ideální frézy pro špičaté úkosy zahrnuje vyvažování kompromisů mezi různými faktory. Spolupráce se společností Baucor poskytuje přístup ke špičkovým odborným znalostem v oblasti konstrukce a zajišťuje, že získáte dokonalý nástroj pro optimalizaci vašich obráběcích procesů.
