CNC výstružníky jsou vysoce specializované nástroje konstruované pro přesné zvětšení, vyhlazení a dokončení otvorů s přesnými tolerancemi napříč různými materiály, včetně kovů, kompozitů a plastů. Tyto nástroje jsou rozhodující pro dosažení dokonalé povrchové úpravy a rozměrové přesnosti, zejména v aplikacích, kde je prvořadá konzistence a spolehlivost.

Ve společnosti Baucor věříme ve spolupráci. Využíváme naše odborné znalosti, abychom vás provedli každou fází procesu návrhu a zajistili, že vaše výstružníky budou poskytovat výjimečnou odolnost, efektivitu a přesnost i v těch nejnáročnějších podmínkách obrábění. Ať už pro letectví a kosmonautiky , automobilový průmysl , nebo obecné průmyslové aplikace , naše výstružníky jsou přizpůsobeny tak, aby vám pomohly dosáhnout vynikajícího výkonu a spolehlivosti a splňují nejvyšší průmyslové standardy.

2. Definování geometrie výstružníku:

Dalším krokem je definování klíčových geometrických prvků, které určují výkon výstružníku:

1. Typ výstružníku:
   Výběr správného typu výstružníku zajišťuje optimální výkon a přesnost. Výstružníky, jako jsou stupňovité, komorové a spirálové konstrukce, jsou vhodné pro zvětšování otvorů, obrábění konkrétních součástí a poskytují účinné odstraňování třísek. Kuželové výstružníky jsou vynikající pro přesné kuželové díry a splňují s přesností standardní i specializované potřeby. Další podrobnosti naleznete níže v části s názvem „Typy výstružníků“.


2. Geometrie řezu:
   Řezná geometrie, včetně optimalizovaného designu drážky a řezných úhlů, zajišťuje přesné tolerance a hladké povrchy. To hraje klíčovou roli při poskytování konzistentního výkonu napříč různými aplikacemi.


3. Design flétny:
   Konfigurace drážky je přizpůsobena požadavkům každé aplikace. Spirálové drážky umožňují účinné odvádění třísek v měkčích materiálech a zlepšují efektivitu pracovního postupu. Naopak rovné drážky jsou ideální pro tužší nebo křehčí materiály, poskytují stabilitu a přesnost.


4. Tloušťka jádra - Tloušťka jádra ovlivňuje pevnost výstružníku a odolnost proti zlomení. Tlustší jádra jsou vhodná pro tuhé materiály, ale mohou ohrozit odvod třísek, což vyžaduje úpravy konstrukce drážky.


5. Montáž výstružníku:

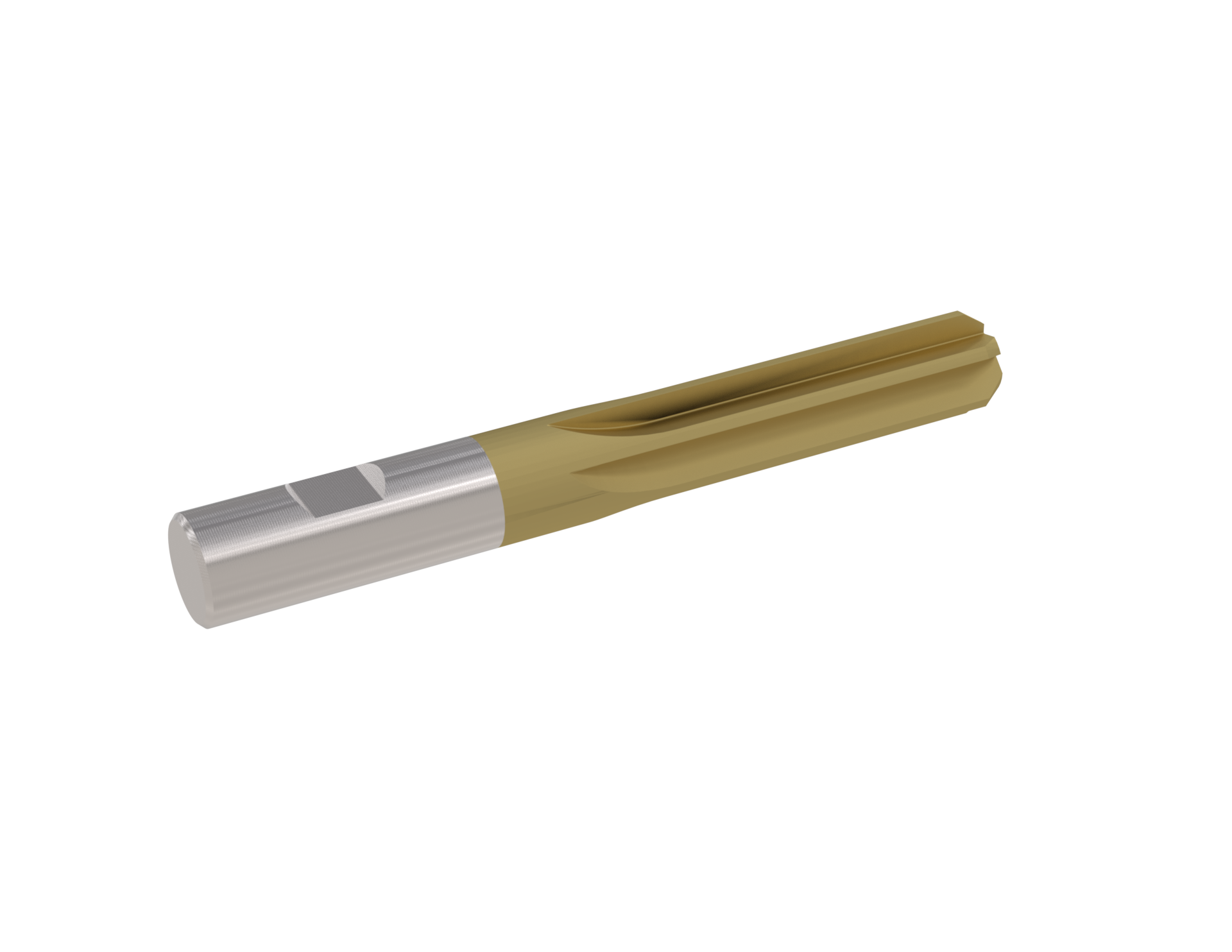

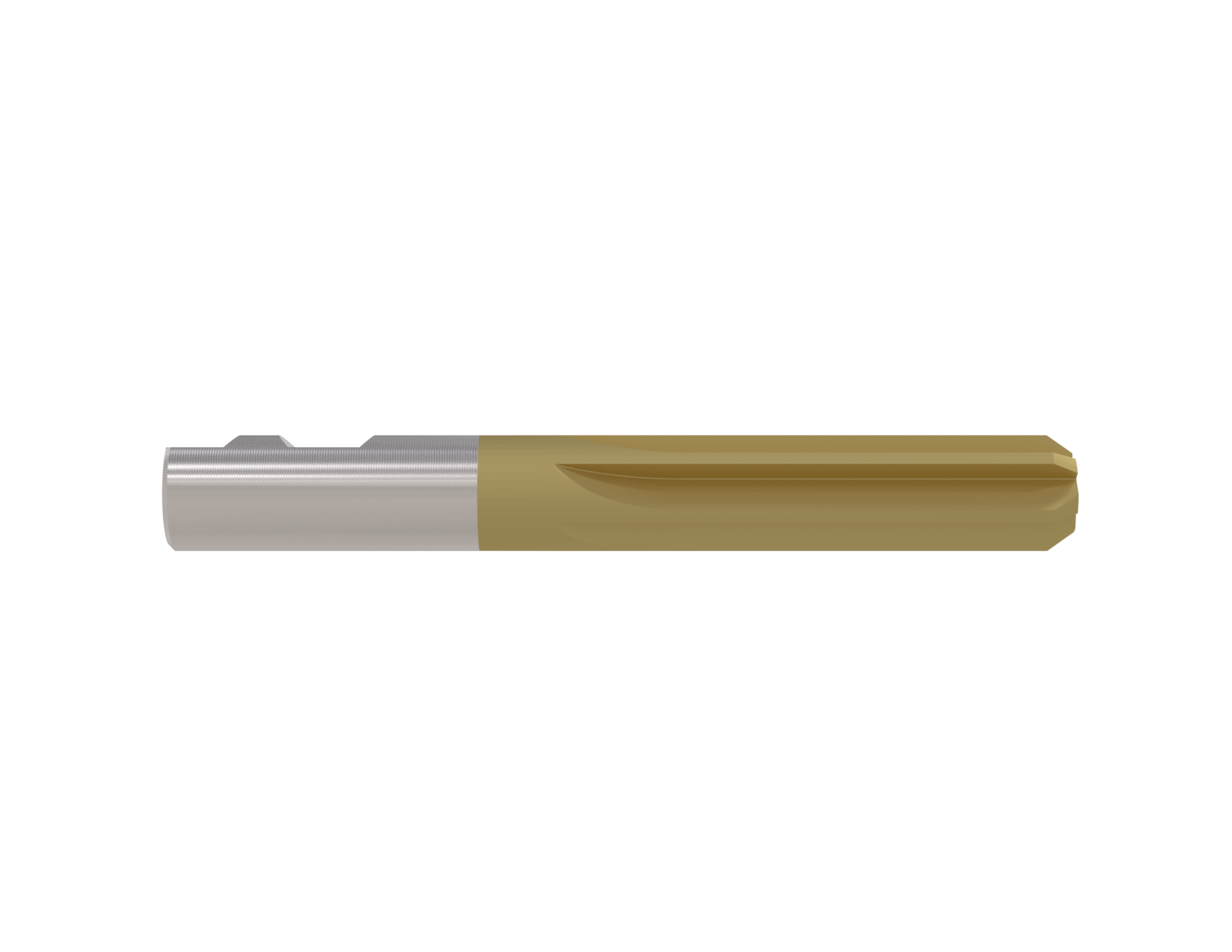

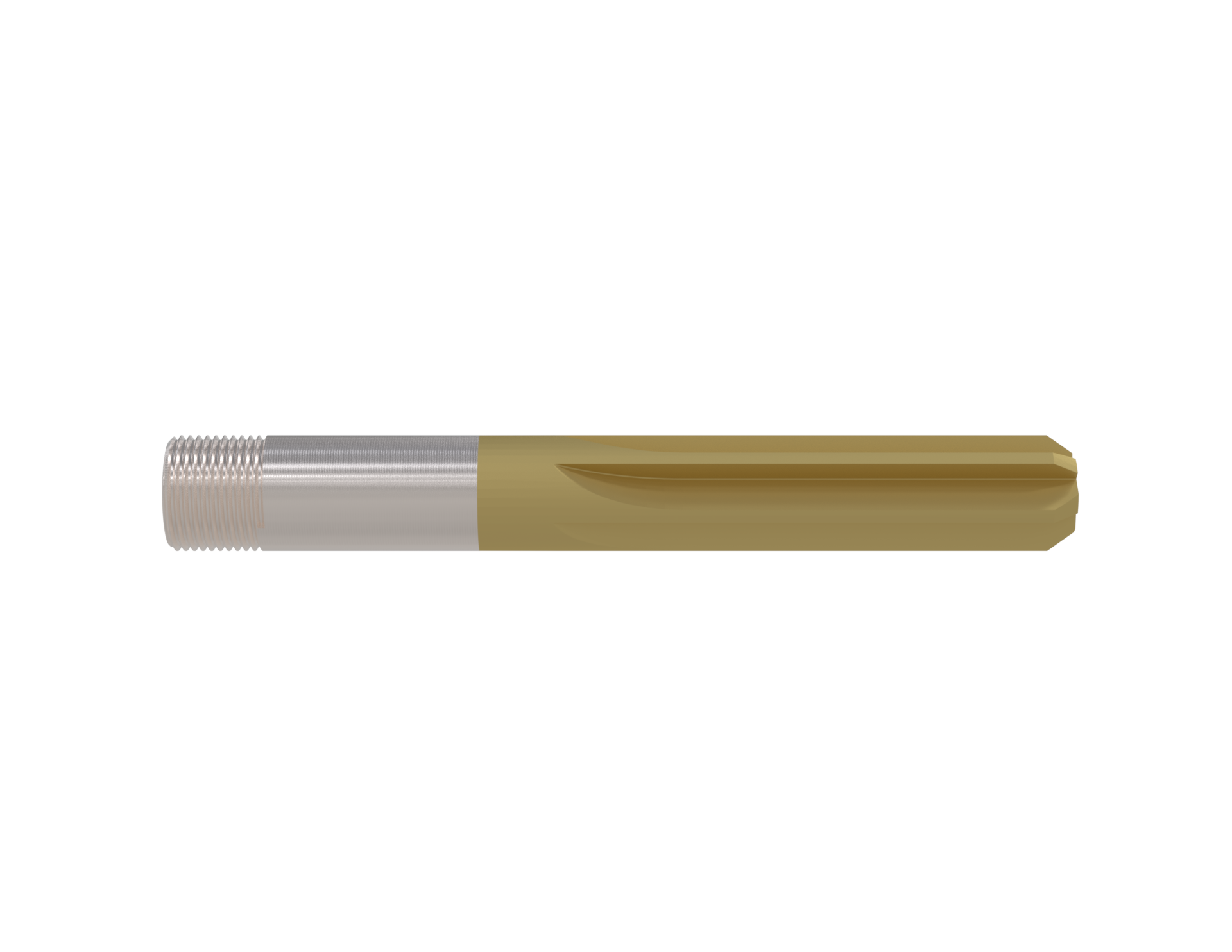

   Výstružníky jsou k dispozici v různých typech stopek, jako jsou rovné, kuželové nebo závitové provedení. Tyto možnosti poskytují kompatibilitu s různými CNC stroji a zajišťují stabilitu během provozu. Další podrobnosti naleznete v tabulce níže (Montáž nástroje).

Typy výstružníků:

Baucor poskytuje různé CNC vystružovací nástroje, z nichž každý je navržen pro konkrétní aplikaci.

Níže jsou výstružníky seskupené podle typu:

A. Univerzální výstružníky

1. Výstružníky s přímou drážkou: Ideální pro dokončování otvorů v tvrdých nebo křehkých materiálech.
2. Upínací výstružníky: Zajistěte vysokou přesnost při univerzálním vystružování.
3. Ruční výstružníky: Všestranné nástroje pro ruční aplikace vyžadující přesné dokončování otvorů.
4. Strojní výstružníky: Navrženo pro automatizované operace, zajišťující vysokou přesnost a efektivitu.

B. Kuželové a kolíkové výstružníky

1. Kuželové výstružníky: Perfektní pro vytváření nebo dokončování kuželových otvorů s vysokou přesností.

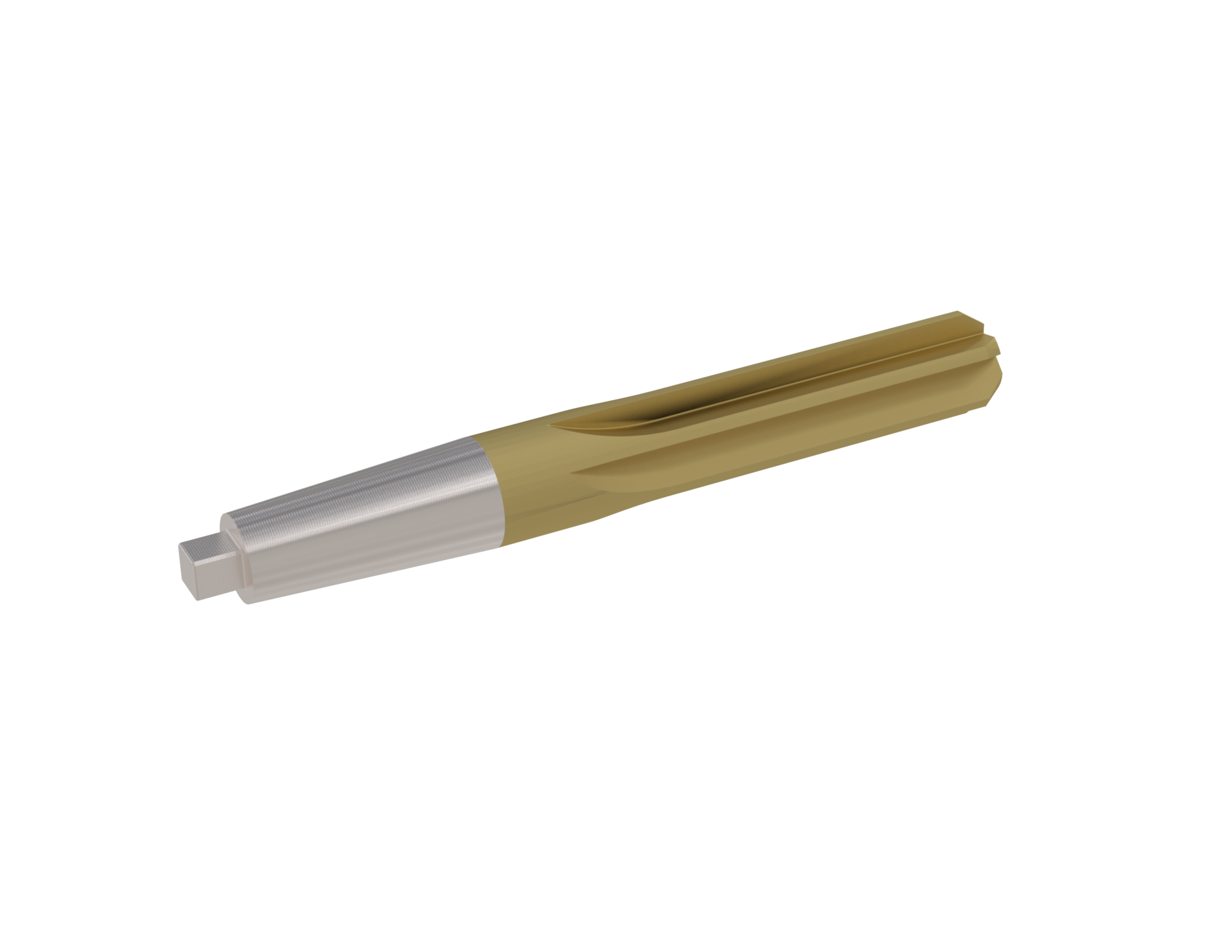

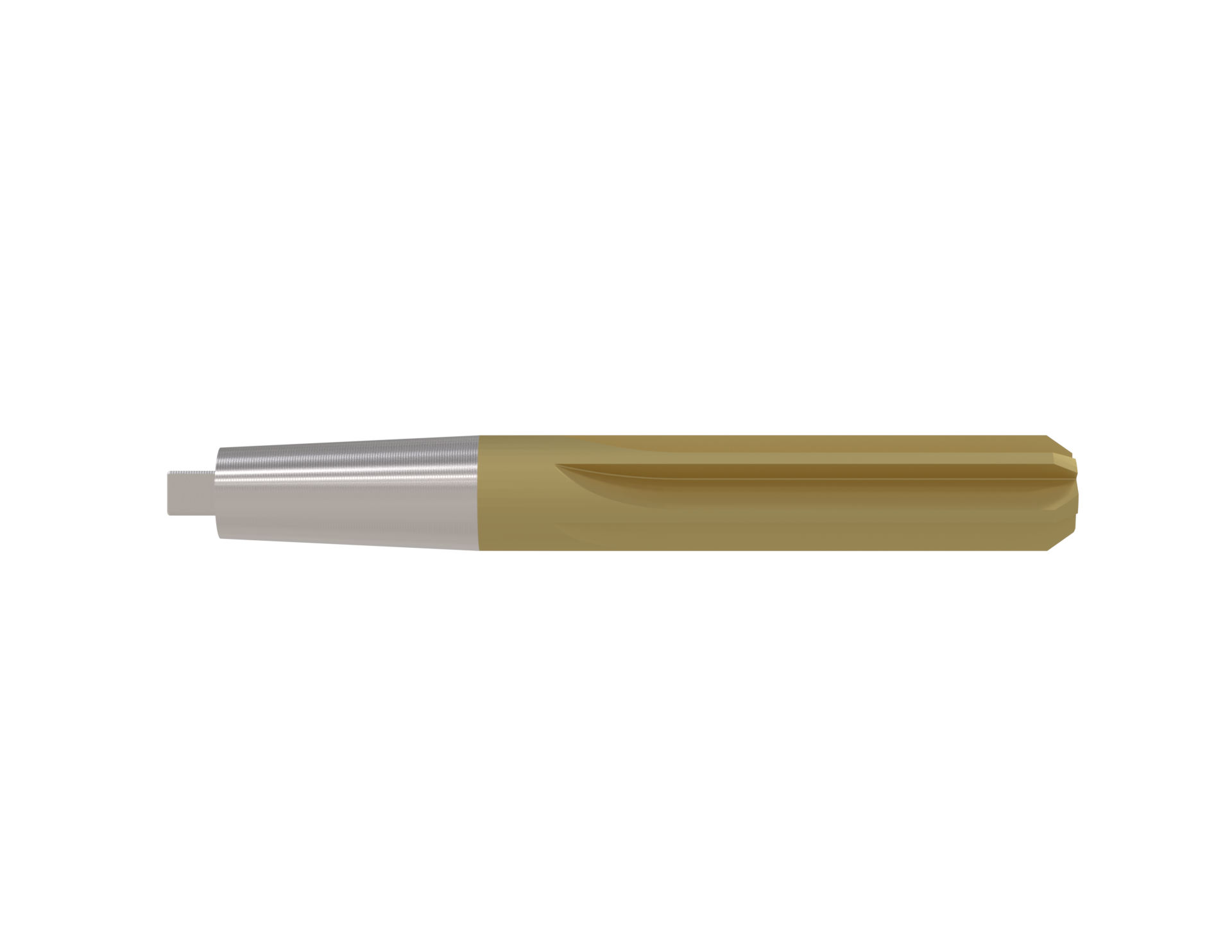

2. Výstružníky s kuželovou stopkou: Vyznačují se kuželovou stopkou pro použití u strojů vyžadujících kuželové tvarovky.
3. Výstružníky s kuželovými kolíky: Speciálně navrženo pro kuželové dírky s úzkými tolerancemi.
4. Kuželové výstružníky Morse: Používá se pro obrábění Morseových kuželů v obráběcích strojích.

C. Nastavitelné a expanzní výstružníky

1. Nastavitelné výstružníky: Umožněte mírné úpravy průměru, abyste dosáhli úzkých tolerancí.

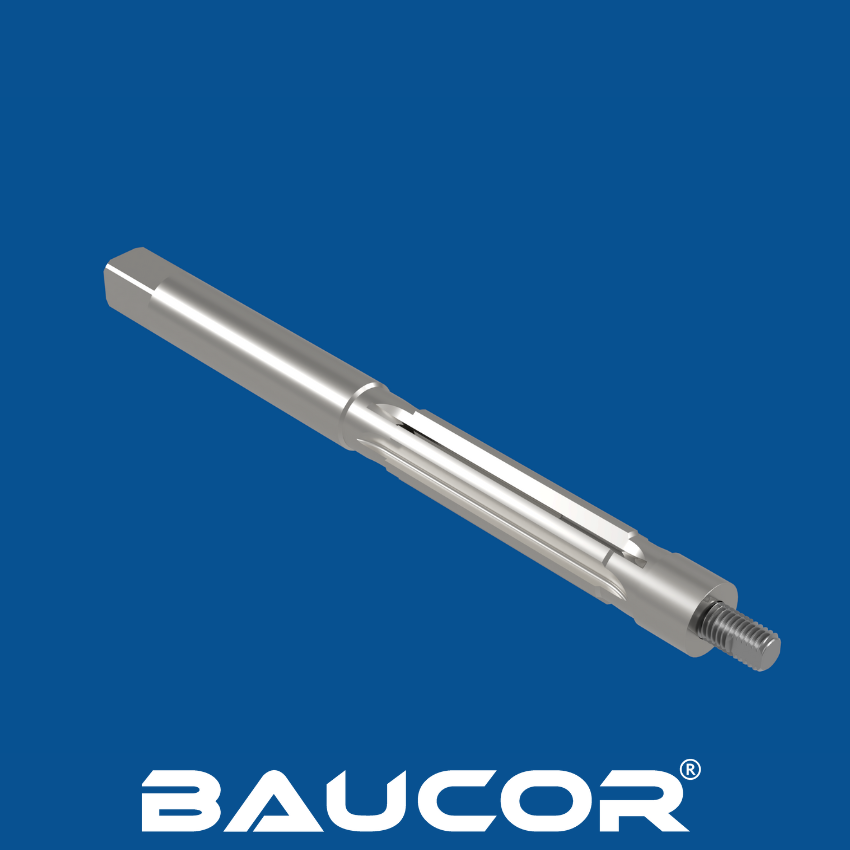

2. Expanzní výstružníky: Navrženo pro zvládnutí mírného zvětšení průměru opotřebovaných otvorů.

D. Specializované výstružníky

1. Krokové výstružníky: Používá se k vytvoření víceprůměrových otvorů s přesností.
2. Komorové výstružníky: Specializuje se na obrábění součástí střelných zbraní a komor.
3. Výstružníky Shell: Zajistěte efektivní vystružování pro větší otvory v průmyslových aplikacích.
4. Mostové výstružníky: Vhodné pro vystružování můstkových čepů a další konstrukční aplikace.
5. Autovýstružníky : Vysoce výkonné výstružníky určené pro potřeby automobilového a železničního průmyslu.
6. Kombinované výstružníky: Kombinujte více funkcí a provádějte několik operací v jednom nástroji.

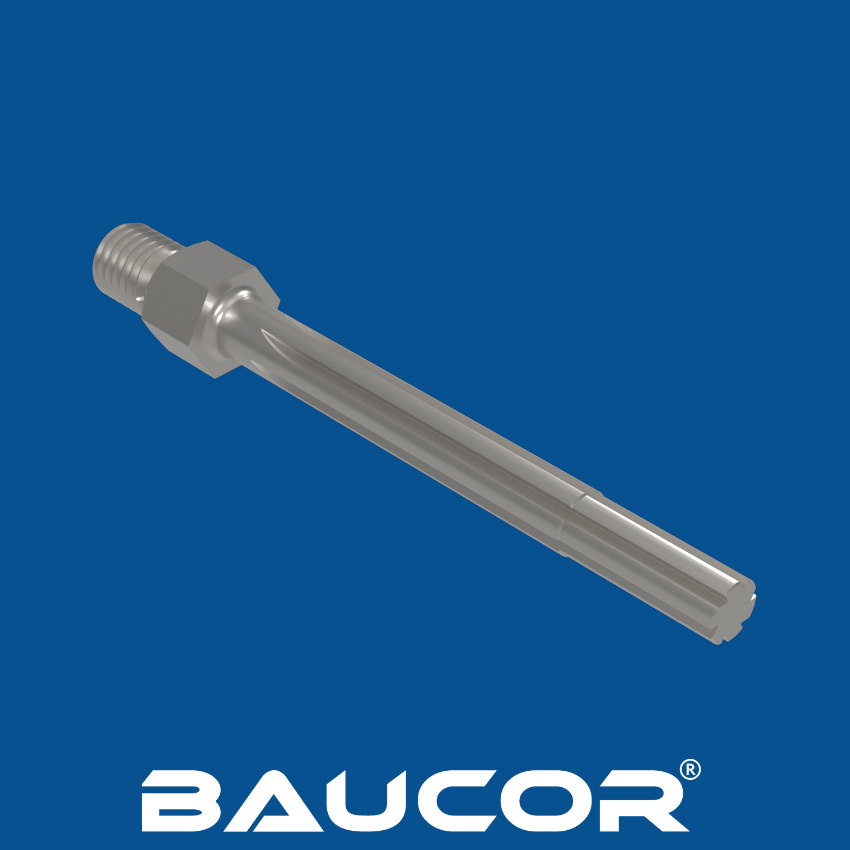

7. Pilotované výstružníky: Poskytněte další pokyny pro udržení vyrovnání a přesnosti.

Ověření návrhu je před výrobou zásadní. Techniky jako analýza konečných prvků (FEA) nebo rychlé prototypování (např. 3D tisk) zajišťují, že geometrie výstružníku a výběr materiálu jsou optimalizovány pro výkon. Opakované testování a vylepšování zajišťují funkčnost, přesnost a odolnost.

CNC výstružníky Baucor jsou vyrobeny s přesností a odborností, což zajišťuje vysoký výkon, odolnost a spolehlivost. Ať už potřebujete standardní výstružníky nebo řešení na míru, jsme odhodláni dodávat nástroje, které rozšíří vaše možnosti obrábění. Kontaktujte Baucor ještě dnes, abyste vyvinuli perfektní CNC výstružník pro vaše potřeby.
