Kontrola kvality: Přísná opatření pro kontrolu kvality zajišťují, že frézy s T-drážkou splňují požadované rozměry, přesnost T-drážky a řezný výkon. To může zahrnovat kontrolu rozměrů, řezné zkoušky a další kontroly kvality.

Balení a distribuce: Hotové frézy s T-drážkou jsou pečlivě zabaleny a odeslány distributorům nebo koncovým uživatelům.

Výrobní problémy:

Výroba fréz s T-drážkou představuje určité výzvy:

• Udržení přesnosti: Tvar T a rozměry musí být přesné, aby bylo zajištěno správné uložení a funkce v nástrojových systémech.
• Zajištění trvanlivosti: Frézy s T-drážkou musí být dostatečně odolné, aby vydržely síly a opotřebení spojené s obráběním.

Vyvážení nákladové efektivity: Drážkovací frézy jsou spotřební materiál, který je třeba pravidelně vyměňovat.

Frézy s T-drážkou lze vyrábět z různých materiálů, z nichž každý má své jedinečné vlastnosti a výhody v závislosti na konkrétním použití:

Běžné materiály:

• Rychlořezná ocel (HSS): Všestranný a široce používaný materiál, který nabízí dobrou rovnováhu mezi tvrdostí, odolností proti opotřebení a houževnatostí. Vhodný pro všeobecné obrábění a pro různé materiály.
• Kobaltová ocel (HSS-Co): Typ HSS legovaný kobaltem pro zvýšení tepelné odolnosti a tvrdosti. Ideální pro vysokorychlostní obrábění a řezání tvrdších materiálů.
• Karbid: Složený materiál sestávající z částic karbidu wolframu spojených s kobaltem. Nabízí výjimečnou tvrdost, odolnost proti opotřebení a tepelnou odolnost, takže je vhodný pro vysoce výkonné řezání abrazivních a tvrdých materiálů.
• Práškový kov (PM): Při výrobě se kovové prášky zhutňují a spékají, čímž vzniká pevný materiál. Stopkové frézy z PM mohou být vyrobeny z různých slitin, včetně HSS a karbidu, a nabízejí lepší vlastnosti, jako je jemnější struktura zrn a zvýšená houževnatost.

Méně obvyklé materiály:

• Cermety: Kompozitní materiál kombinující keramické a kovové složky. Poskytuje vyváženou tvrdost a houževnatost a je vhodný pro obrábění různých materiálů.
• Keramika: Keramické materiály, které se vyznačují vysokou odolností proti mechanickému poškození: Keramika: Nabízí vysokou tvrdost a odolnost proti opotřebení, ale může být křehká. Používá se pro vysokorychlostní dokončování kalených ocelí.

S diamantovým povlakem: Frézy s povlakem tenké vrstvy diamantu nabízejí vynikající odolnost proti opotřebení a řezný výkon, zejména pro obrábění abrazivních materiálů, jako jsou kompozity a grafit.

Frézy s T-drážkou, stejně jako jiné řezné nástroje, lze vylepšit různými povlaky, které zvyšují jejich výkon, životnost a všestrannost. Tyto povlaky poskytují další ochranné a funkční vrstvy, díky nimž frézy odolávají vyšším teplotám, snižují tření a odolávají opotřebení.

Zde je seznam možných povlaků pro frézy s T-drážkou:

Běžné povlaky:

• Nitrid titanu (TiN): TiN je jedním z nejpoužívanějších povlaků, který vytváří zlatě zbarvenou vrstvu, jež zvyšuje tvrdost, odolnost proti opotřebení a mazivost. Je vhodná pro všeobecné obrábění a prodlužuje životnost nástroje.
• Karbonitrid titanu (TiCN): Povlak TiCN je tvrdší a odolnější proti opotřebení než TiN a nabízí tmavě šedý nebo fialový vzhled. Je vhodný pro vysokorychlostní obrábění, řezání tvrdších materiálů a aplikace vyžadující zvýšenou životnost nástroje.
• Nitrid titan-hlinitý (TiAlN): Je to vysoce výkonný povlak s vynikající tvrdostí, tepelnou stabilitou a odolností proti oxidaci. Vykazuje výraznou fialovou barvu a je ideální pro vysokorychlostní řezání, obrábění za sucha a náročné aplikace zahrnující abrazivní materiály.
• Nitrid hliníku a titanu (AlTiN): Podobně jako TiAlN se AlTiN může pochlubit ještě vyšší tepelnou odolností a tvrdostí. Často se používá pro vysokorychlostní obrábění obtížně řezatelných materiálů a pro aplikace, kde se vyskytují extrémní teploty.

Méně obvyklé povlaky:

• DLC (Diamond-Like Carbon): DLC: tenký amorfní uhlíkový povlak s vlastnostmi podobnými diamantu, včetně vysoké tvrdosti, nízkého tření a odolnosti proti opotřebení. Je vhodný pro přesné obrábění, mikroobrábění a aplikace vyžadující nízké tření a hladký povrch.
• Nitrid chromu (CrN): Povlak stříbrné barvy známý svou vysokou mazivostí a odolností proti adheznímu opotřebení. Často se používá pro obrábění měkkých a lepivých materiálů, jako je hliník a měď.
• Nitrid hliníku a chromu (AlCrN): Je to relativně nový povlak, který kombinuje tvrdost a odolnost proti oxidaci AlTiN s mazivostí a odolností proti opotřebení CrN. Je vhodný pro širokou škálu materiálů a podmínek obrábění.

Specializované povlaky:

• Vícevrstvé povlaky: Některé čelní frézy mají více vrstev různých povlaků, které kombinují jejich výhodné vlastnosti. Například základní vrstva TiN může být doplněna vrstvou AlTiN pro zvýšení tepelné odolnosti a odolnosti proti opotřebení.
• Nano-kompozitní povlaky: Tyto povlaky obsahují částice o velikosti nano pro zvýšení tvrdosti, houževnatosti a odolnosti proti opotřebení.

Výběr povlaku pro frézy s T-drážkou závisí na různých faktorech, včetně materiálu obrobku, parametrů obrábění, požadované životnosti nástroje a rozpočtových hledisek. Výběrem vhodného povlaku můžete výrazně zlepšit výkon, životnost a univerzálnost svých fréz s T-drážkou, což povede k lepším výsledkům obrábění a vyšší produktivitě.

Frézy s T-drážkou jsou univerzální nástroje používané v různých průmyslových odvětvích a aplikacích, kde je rozhodující přesné a bezpečné upevnění součástí. Díky své schopnosti vytvářet drážky ve tvaru T jsou nepostradatelné pro širokou škálu úkolů.

Zde jsou uvedeny některé z klíčových oblastí, kde se frézy s T-drážkou běžně používají:

Průmyslová odvětví:

• Výrobní odvětví: Výroba: Drážkovací frézy ve tvaru T se ve výrobním průmyslu hojně používají k vytváření drážek ve tvaru T v přípravcích, upínacích přípravcích a stolech strojů. Tyto drážky poskytují bezpečný a standardizovaný způsob uchycení obrobků při různých obráběcích operacích a zajišťují přesné a konzistentní výsledky.
• Nástroje: V nástrojářském průmyslu jsou frézy s T-drážkami nezbytné pro vytváření T-drážek v zakázkových nástrojových komponentách, jako jsou přípravky, upínače a zápustky. Tyto drážky umožňují přesné vyrovnání a umístění různých dílů a součástí během montážních a výrobních procesů.
• Automatizace: Frézy s T-drážkou se také běžně používají v automatizačních systémech a robotice. Používají se k vytváření T-drážek pro montáž senzorů, pohonů, chapadel a dalších součástí na robotická ramena nebo automatizované stroje.
• Vytváření prototypů: T-drážkové frézy nacházejí uplatnění v rychlé výrobě prototypů, kde se používají k rychlému a snadnému vytváření T-drážek v prototypech dílů nebo přípravků. To umožňuje efektivní testování a vyhodnocování konstrukčních konceptů před přechodem na výrobu v plném rozsahu.
• Konstrukce a kovovýroba: Frézy s T-drážkou se používají ve stavebnictví a kovovýrobě k vytváření T-drážek v konstrukčních prvcích, jako jsou nosníky, sloupy a desky. Tyto drážky usnadňují spojení a montáž různých dílů ve stavebních konstrukcích a průmyslových zařízeních.

Specifické aplikace:

• Obrábění: T-drážky se široce používají pro upínání obrobků při obrábění. Do T-drážek lze vkládat součásti, jako jsou svorky, čepy a T- matice, které bezpečně drží obrobky při frézování, vrtání a dalších obráběcích procesech.
• Upevnění součástí: T-drážky poskytují standardizovaný a univerzální způsob montáže různých součástí na stoly strojů, upínací přípravky nebo jiné konstrukce. To je obzvláště užitečné v průmyslovém prostředí, kde je důležitá modularita a flexibilita.
• Lineární vedení pohybu: T-drážky lze také použít jako vedení pro systémy lineárního pohybu, jako jsou posuvné stoly nebo vozíky. T-drážka poskytuje stabilní a přesnou dráhu, po které se pohybuje součást lineárního pohybu.
• Přizpůsobení: T-drážkové frézy umožňují vytvářet vlastní T-drážky různých velikostí a konfigurací, což umožňuje řešení na míru konkrétním aplikačním potřebám.

Závěrem lze říci, že frézy s T-drážkou hrají klíčovou roli v různých průmyslových odvětvích, protože umožňují vytvářet přesné a funkční T-drážky. Tyto drážky jsou nezbytné pro upínání obrobků, montáž součástí, lineární vedení pohybu a různé další aplikace, kde je vyžadováno bezpečné a přesné polohování.

Frézy s T-drážkou jsou univerzální nástroje používané v širokém spektru průmyslových odvětví, kde je nezbytné přesné a bezpečné upevnění součástí. Díky své schopnosti vytvářet drážky ve tvaru T jsou nepostradatelné pro širokou škálu úkolů.

Mezi klíčová odvětví, která využívají frézy s T-drážkou, patří:

• Výroba: Frézy s drážkou ve tvaru T se ve výrobním průmyslu hojně používají k vytváření drážek ve tvaru T v přípravcích, upínacích přípravcích a stolech strojů. Tyto drážky poskytují bezpečný a standardizovaný způsob upínání obrobků při různých obráběcích operacích a zajišťují přesné a konzistentní výsledky.
• Nástroje: V nástrojářském průmyslu jsou frézy s T-drážkami nezbytné pro vytváření T-drážek v zakázkových nástrojových komponentách, jako jsou přípravky, upínače a zápustky. Tyto drážky umožňují přesné vyrovnání a umístění různých dílů a součástí během montážních a výrobních procesů.
• Automatizace: Frézy s T-drážkou se také běžně používají v automatizačních systémech a robotice. Používají se k vytváření T-drážek pro montáž senzorů, pohonů, chapadel a dalších součástí na robotická ramena nebo automatizované stroje.
• Vytváření prototypů: Frézy s T-drážkou nacházejí uplatnění v rychlé výrobě prototypů, kde se používají k rychlému a snadnému vytváření T-drážek v prototypech dílů nebo přípravků. To umožňuje efektivní testování a vyhodnocování konstrukčních konceptů před přechodem na výrobu v plném rozsahu.
• Konstrukce a kovovýroba: Frézy s T-drážkou se používají ve stavebnictví a kovovýrobě k vytváření T-drážek v konstrukčních prvcích, jako jsou nosníky, sloupy a desky. Tyto drážky usnadňují spojení a montáž různých dílů ve stavebních konstrukcích a průmyslových zařízeních.
• Letectví a kosmonautika: Frézy s drážkou ve tvaru T se používají k vytváření drážek ve tvaru T v přípravcích a soupravách používaných při montáži a testování leteckých součástí.
• Automobilový průmysl: Frézy s T-drážkou se používají k vytváření T-drážek v přípravcích používaných při montáži a testování automobilových součástí.
• Dřevoobrábění: Frézy s T-drážkou se používají k vytváření T-drážek v přípravcích a upínacích přípravcích pro obrábění dřeva k bezpečnému uchycení obrobků během obrábění.

To je jen několik příkladů a použití fréz s T-drážkou se stále rozšiřuje s tím, jak se objevují nové technologie a materiály. Jejich všestrannost a schopnost vytvářet přesné, standardizované drážky z nich činí neocenitelné nástroje v různých průmyslových odvětvích, která vyžadují vysoce kvalitní a spolehlivé komponenty.

Frézy s T-drážkou se používají především na strojích určených k frézování nebo obrábění, které vyžadují vytvoření přesných drážek ve tvaru T. Tyto stroje poskytují potřebnou rychlost otáčení, regulaci a tuhost pro efektivní využití fréz s T-drážkou.

Zde je seznam strojů, které se běžně používají s frézami s T-drážkou:

Frézky:

• Vertikální frézky: Vertikální frézky: Nejběžnější typ s vertikálně orientovaným vřetenem, vhodný pro univerzální frézování a vytváření T-drážek.
• Horizontální frézky: Často se používají pro náročné frézování a vytváření T-drážek na větších obrobcích.

CNC stroje (počítačové číslicové řízení):

• Frézky CNC: CNC frézky: Nabízejí přesné řízení a automatizaci, ideální pro přesné vytváření T-drážek se stálými rozměry.
• CNC obráběcí centra: Kombinují více možností obrábění, včetně frézování, vrtání a vyvrtávání, což je činí univerzálními pro komplexní aplikace s T-drážkami.

Frézovací stoly:

• Frézovací stoly, které jsou cenově dostupnější variantou pro hobby a menší projekty, lze použít s frézami na T-drážky pro vytváření drážek ve dřevě nebo plastu.

Specializované stroje:

• Stroje na výrobu forem: Frézy s T-drážkou se používají k vytváření přesných prvků ve tvaru T ve formách.
• Stroje na hloubení: Frézy s T-drážkou se používají k vytváření složitých detailů s T-drážkou v zápustkách.

1. Ruční rotační nástroje:

• Přestože jsou méně přesné než specializované frézky, lze ruční rotační nástroje použít s frézami s T-drážkou pro malé projekty nebo projekty pro kutily.

Výběr stroje závisí na několika faktorech, včetně velikosti a složitosti obrobku, požadované přesnosti, obráběného materiálu a celkového objemu výroby.

Společnost Baucor jako přední výrobce řezných nástrojů pravděpodobně nabízí komplexní konstrukční a technickou podporu pro své frézy s T-drážkou, i když konkrétní detaily se mohou lišit. Zde je to, co můžete očekávat:

• Pomoc při výběru nástroje: Společnost Baucor má pravděpodobně zkušené inženýry, kteří vám poradí s výběrem vhodné frézy s T-drážkou pro vaši konkrétní aplikaci. To by mělo zahrnovat zvážení faktorů, jako je obráběný materiál, požadované rozměry drážky a parametry obrábění.
• Návrh nástroje na zakázku: Pokud máte jedinečné požadavky, které nelze splnit standardními frézami s T-drážkou, může společnost Baucor nabídnout služby návrhu nástroje na zakázku. To může zahrnovat vytvoření nástroje se specifickými rozměry, geometrií nebo povlaky pro optimalizaci výkonu pro vaše konkrétní potřeby.
• Technická podpora: Společnost Baucor má pravděpodobně k dispozici tým technické podpory, který vám zodpoví dotazy a vyřeší případné problémy, s nimiž se můžete při používání jejích fréz setkat. To může zahrnovat rady ohledně optimálních parametrů obrábění, údržby nástroje nebo řešení problémů s výkonem.
• Školení a vzdělávání: Někteří výrobci nabízejí školicí programy nebo vzdělávací zdroje, které pomáhají zákazníkům využít jejich nástroje na maximum. Společnost Baucor může poskytovat podobné zdroje, jako jsou webové semináře, workshopy nebo online výukové programy na témata, jako je výběr nástroje, techniky obrábění a údržba nástroje.

Chcete-li získat co nejpřesnější a nejaktuálnější informace o konkrétních službách konstrukční a technické podpory, které společnost Baucor nabízí pro své frézy s T-drážkou, je nejlepší kontaktovat ji přímo prostřednictvím jejích webových stránek nebo kanálů zákaznického servisu.

Konstrukce fréz s T-drážkou vyžaduje pečlivé zvážení různých faktorů, aby byl zajištěn optimální výkon, životnost nástroje a přesné vytvoření T-drážky. Zde jsou klíčová vodítka pro konstrukci:

Rozměry T-drážky:

• Vhodné rozměry pro danou aplikaci: Šířka a hloubka T-drážky by měla odpovídat specifickým požadavkům vaší aplikace. Zvažte velikost a typ součástí, které budou do drážky montovány, a také požadovanou úroveň zabezpečení a zarovnání.
• Standardní vs. vlastní: Pro běžné aplikace jsou k dispozici standardní rozměry T-drážky, ale pro specializované potřeby lze vytvořit vlastní rozměry.

Geometrie frézy:

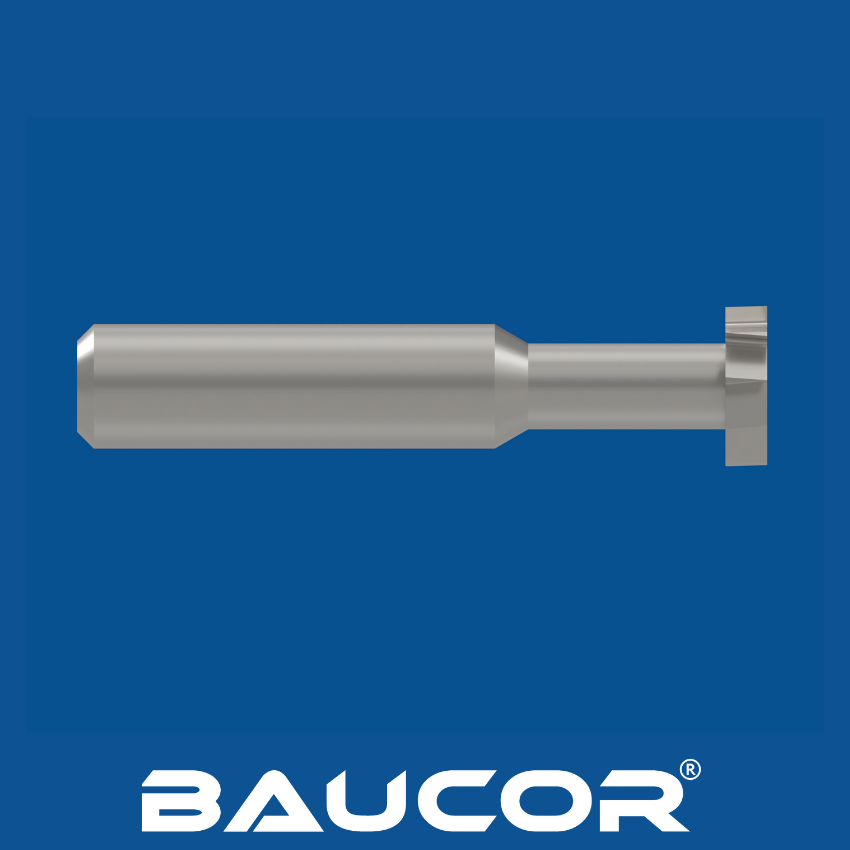

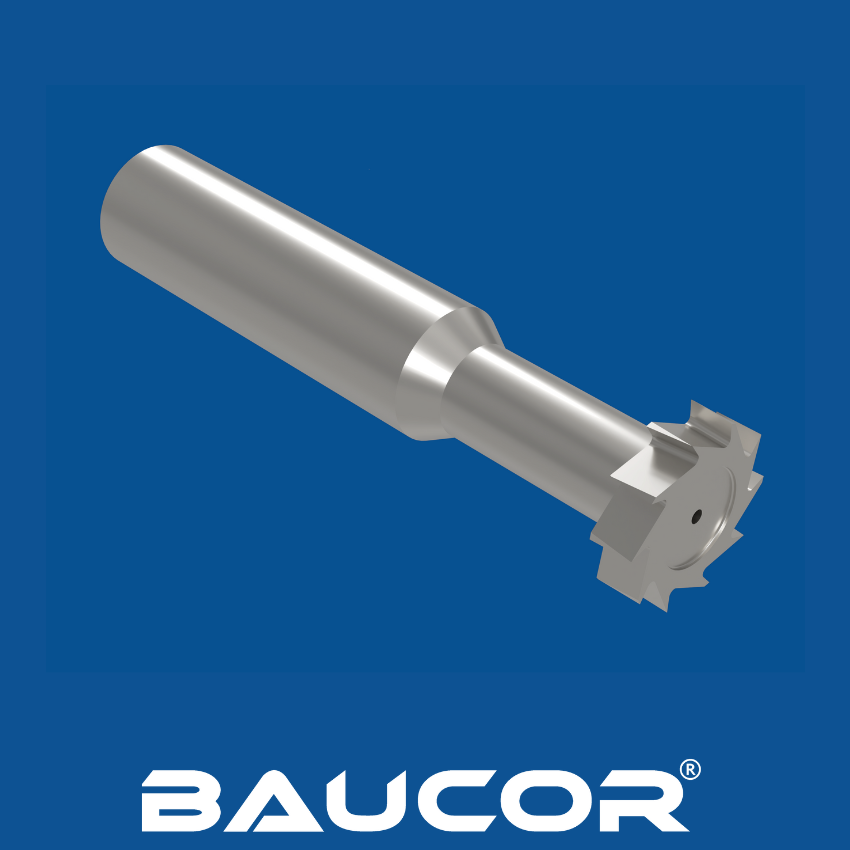

• Konstrukce hlavy: Hlava frézy s T-drážkou je nejkritičtějším aspektem její konstrukce. Měla by mít přesný tvar písmene T se správným poměrem šířky a hloubky pro vytvoření požadovaných rozměrů drážky. Hlava může mít také další prvky, jako jsou rohové poloměry nebo zkosení pro specifické aplikace.
• Počet drážek: Menší počet drážek (2 nebo 3) je vhodnější pro hrubovací operace a tvrdší materiály, zatímco větší počet drážek (4 nebo více) zajišťuje hladší povrch a je vhodný pro měkčí materiály a dokončovací operace.
• Úhel šroubovice: Úhel šroubovice ovlivňuje odvod třísek a řezné síly. Vyšší úhel šroubovice zlepšuje odvod třísek a snižuje riziko jejich opětovného vyříznutí, zatímco nižší úhel šroubovice zajišťuje vyšší pevnost břitu.

Výběr materiálu:

• Rychlořezná ocel (HSS): Vhodná pro univerzální obrábění a různé materiály.
• Kobaltová ocel (HSS-Co): Ideální pro vysokorychlostní obrábění a řezání tvrdších materiálů, jako je nerezová ocel a litina.
• Karbid: Nabízí vynikající tvrdost a odolnost proti opotřebení pro vysoce výkonné řezání abrazivních a tvrdých materiálů, jako je titan a kalená ocel.

Výběr povlaku:

• Nitrid titanu (TiN): Zlepšuje tvrdost, odolnost proti opotřebení a mazivost pro univerzální obrábění a prodlouženou životnost nástroje.
• Karbonitrid titanu (TiCN): Nabízí zvýšenou tvrdost a odolnost proti opotřebení pro vysokorychlostní obrábění a obtížně řezatelné materiály.
• Další povlaky: Další povlaky, jako je nitrid hliníku a titanu (AlTiN) nebo diamantu podobný uhlík (DLC), lze použít pro specifické aplikace vyžadující vyšší výkon nebo specializované vlastnosti.

Další úvahy:

• Průměr stopky: Zvolte průměr stopky, který je kompatibilní s vaším nástrojovým systémem a poskytuje dostatečnou tuhost pro obrábění.
• Tolerance: Požadovaná tolerance rozměrů T-drážky ovlivní výrobní proces a výběr nástroje.
• Přívod chladicí kapaliny: Zvažte způsob přívodu chladicí kapaliny (interní nebo externí), abyste zajistili účinný odvod třísek a optimální výkon nástroje.

Pečlivým zvážením těchto konstrukčních vodítek a spoluprací se zkušenými výrobci nástrojů nebo konstruktéry můžete vybrat nebo navrhnout frézy s T-drážkou, které jsou optimalizovány pro vaše konkrétní potřeby obrábění. Tím zajistíte přesné vytváření T-drážek, prodlouženou životnost nástroje a vysoce kvalitní výsledky ve vašich aplikacích.
