• Rýhování: Speciální frézky vyřezávají charakteristické drážky závitníku. Trubkové závitníky mohou používat přímé drážky pro krátké třísky v běžných materiálech nebo spirálové drážky pro lepší odvod třísek při práci s tvrdšími materiály nebo hlubšími otvory.

Vytváření závitů:

• Specializované broušení závitů: Přesné brusky hrají nejdůležitější roli. Tyto stroje využívají brusné kotouče s profilem, který odráží požadovaný standard závitu (např. NPT nebo NPTF) a zahrnuje základní kužel.
• Přesnost a kontrola: Přesnost a opakovatelnost procesu řezání závitů zajišťuje technologie CNC (Computer Numerical Control). Výrobci pečlivě kontrolují otáčky brusného kotouče, pohyby stroje a dokonce i průtok chladicí kapaliny, aby byly zachovány optimální řezné podmínky.

Tepelné zpracování

• Optimalizace vlastností materiálu: Páska prochází dalším cyklem tepelného zpracování. V tomto závěrečném kroku se doladí její tvrdost, houževnatost a odolnost proti opotřebení, čímž se zajistí, že vydrží síly při řezání závitů v trubkových materiálech.

Povrchové úpravy (volitelné):

• Nitrid titanu (TiN): Klasický povlak zlaté barvy snižuje tření a opotřebení.
• Advanced Coatings: Varianty, jako je nitrid titanu a hliníku (TiAlN) pro vysokoteplotní aplikace nebo nitrid chromu (CrN) pro odolnost proti korozi, lze strategicky zvolit.

Kontrola kvality: Přísné kontroly zajišťují kvalitu:

• Rozměrová přesnost: Závity, průměry, kužel a celková geometrie závitníků jsou pečlivě kontrolovány podle přísných tolerancí stanovených průmyslovými normami a výrobcem.
• Zkoušky tvrdosti: Ověřuje se, zda materiál dosáhl požadovaných vlastností tepelným zpracováním.
• Kontrola povrchu: Závitník se kontroluje, zda nemá vady nebo nedokonalosti, které by mohly ovlivnit výkon nebo životnost nástroje.

Trubkové závitníky potřebují správnou kombinaci houževnatosti, tvrdosti a odolnosti proti opotřebení, aby spolehlivě řezaly trubkové závity. Vzhledem k potenciálnímu zaměření společnosti Baucor na kvalitu je zde uvedeno, co pravděpodobně najdete v trubkových závitnících:

Běžné materiály:

Karbid: V určitých výklenkových aplikacích, především ve scénářích velkosériové výroby s velmi abrazivními nebo kalenými trubkovými materiály, se mohou používat závitníky z plného karbidu. Jejich extrémní odolnost proti opotřebení a tuhost nabízí tyto výhody:

• Výjimečná životnost nástroje: Při závitování výjimečně tvrdých materiálů překonává i PM HSS.
• Přesnost: Vysoká tuhost může vést k větší přesnosti tvaru závitu, zejména u kuželových aplikací.
• Kryogenně upravené HSS: Někteří výrobci nabízejí standardní závitníky HSS nebo HSS-E, které prošly kryogenní úpravou. Tento proces upravuje vnitřní strukturu oceli, což může zvýšit:
• Odolnost proti opotřebení: Nabízí určité zlepšení oproti neupravené HSS.
• Houževnatost: Snížení rizika odštípnutí nebo zlomení ve specifických případech závitování.
• Duplexně upravená HSS: Zahrnuje specializovaný dvoustupňový proces tepelného zpracování, jehož cílem je maximalizovat odolnost proti opotřebení i houževnatost. Může nabídnout výkon někde mezi standardním HSS-E a PM HSS.

• Specializované nástrojové oceli: Ve velmi specifických aplikacích mohou výrobci používat specifické jakosti nástrojových ocelí, které se u závitníků často nepoužívají. Ty mohou být přizpůsobeny pro jedinečné vlastnosti, včetně:

• Zvýšená odolnost proti nárazům: Aby odolaly vibracím nebo nárazovému zatížení, které se někdy vyskytují v náročných prostředích pro závitování trubek.
• Specifická materiálová kompatibilita: Pro optimalizaci výkonu při závitování určitých plastů, slitin neželezných kovů nebo jiných materiálů s jedinečnými vlastnostmi při obrábění.

Trubkové závitníky, zejména ty, které se používají pro kuželové závity, významně těží z povlaků, které zvyšují odolnost proti opotřebení, snižují tření a optimalizují přesnost tvaru závitu. Pojďme se ponořit do možností:

Běžné povlaky

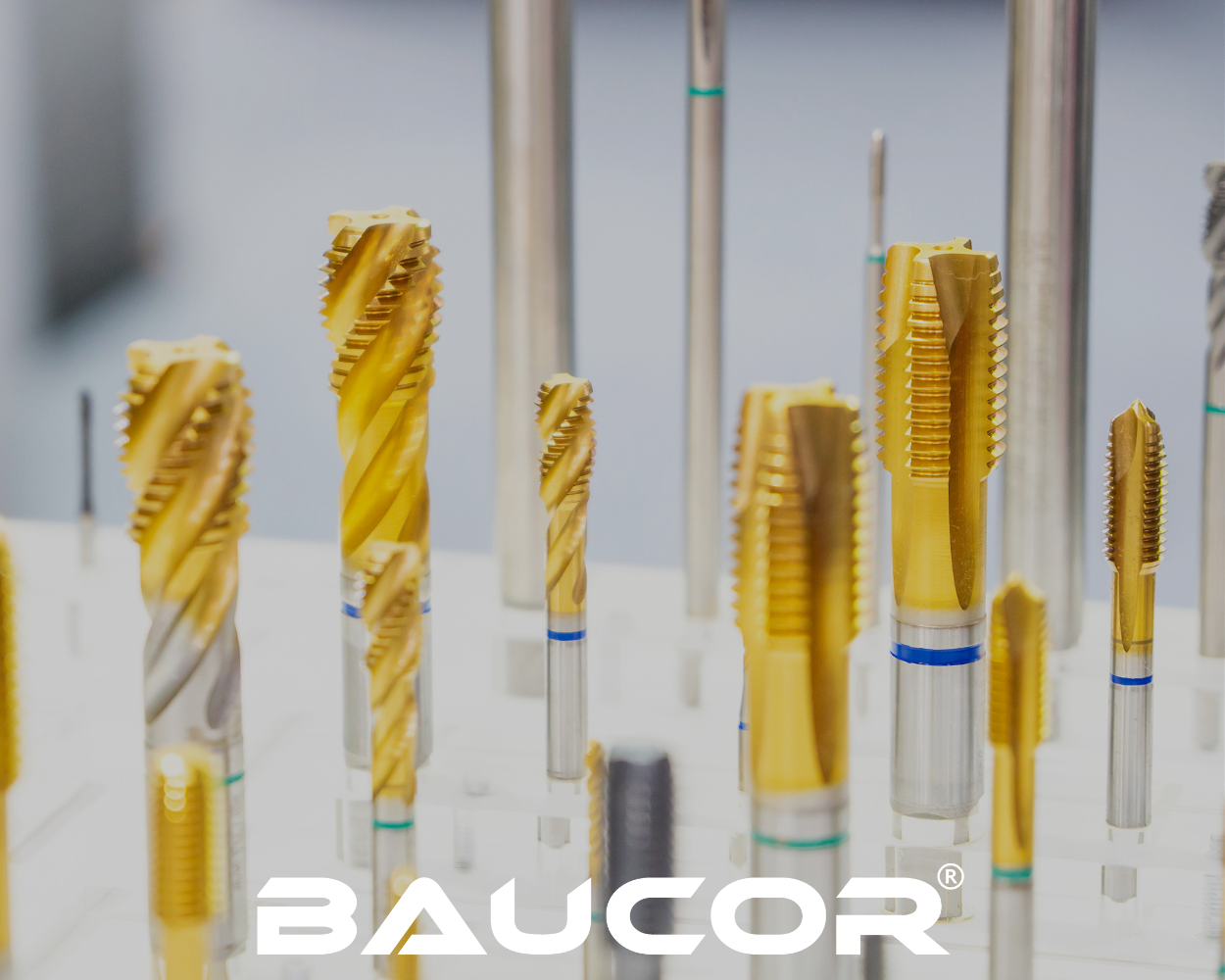

• Nitrid titanu (TiN): Klasická nabídka povlaků zlaté barvy:

• Odolnost proti opotřebení: Prodlužuje životnost nástroje, zejména při řezání abrazivních materiálů nebo opakovaných závitů.
• Snížené tření: Menší tření znamená hladší závitování, menší tvorbu tepla a potenciálně lepší kvalitu závitu. To může být užitečné při vytváření kuželových závitů.
• Nitrid titanu a hliníku (TiAlN): Ideální pro náročné materiály:

• Odolnost vůči teplu: Zachovává si své vlastnosti i při zvýšených teplotách typických pro závitování náročnějších materiálů, čímž minimalizuje opotřebení nástroje.
• Mazivost: Nízké tření napomáhá dosažení přesných kuželových závitů a minimalizuje požadavky na sílu.

Specializované a alternativní povlaky

Karbonitrid titanu (TiCN): Vyniká snížením tření a nabízí:

• Odolnost proti zadření: Snižuje ulpívání materiálu na závitníku, což je obzvláště užitečné u měkčích materiálů, jako je tvárná litina.
• Přesnost závitů: Hladší povrch může potenciálně pomoci při dosažení přesných tvarů závitů, které jsou důležité pro netěsné potrubní spoje.

Nitrid chromu (CrN): Nabízí hodnotu ve specifických situacích:

Odolnost proti korozi: Důležité pro prostředí s chladicími kapalinami na bázi vody nebo při závitování materiálů náchylných ke korozi.

Mírné zlepšení: Nabízí určité zvýšení odolnosti proti opotřebení a snížení tření.

• Vícevrstvé povlaky: Nejmodernější povlaky strategicky kombinující více materiálů:


• Přizpůsobený výkon: Přizpůsobené k překonání specifických problémů, jako je teplo, kompatibilita materiálů a zachování přesnosti závitů v kuželových závitech.
• Vlastní povlaky: Někteří výrobci nabízejí jedinečné povlaky zaměřené na aplikace trubkových závitníků, které poskytují potenciálně optimalizovanou odolnost proti opotřebení a výkon při tvarování závitů.

Trubkové závitníky, určené k vytváření kuželových závitů v trubkách a tvarovkách, hrají klíčovou roli při zajišťování těsných spojů v mnoha průmyslových odvětvích a aplikacích. Zde se pravděpodobně setkáte s použitím kvalitních trubkových závitníků Baucor:

Klíčová odvětví, která se spoléhají na trubkové kohouty

• Instalatérství (obytné a komerční): Páteř spolehlivých instalatérských prací! Od rekonstrukcí a oprav v domácnostech až po rozsáhlé instalace v budovách tvoří trubkové kohouty netěsné spoje vodovodních, plynových a odpadních potrubí.
• HVAC a chlazení: Odbočky pro připojení chladicích potrubí, odtokových trubek a různých armatur jsou nezbytné při údržbě a instalaci klimatizačních zařízení.
• Průmyslové systémy: Potrubní kohouty zajišťují správné vytvoření závitů a bezpečnost spojů pro potrubí a tvarovky v různých průmyslových zařízeních v odvětvích, jako jsou např:
• Ropa a plyn: Od těžebních zařízení až po rafinerie, trubkové závitníky vytvářejí závity pro potrubní sítě, nádrže a specializovaná zařízení, přičemž často vyžadují závitníky vyrobené z robustních materiálů, které si poradí s tvrdými slitinami trubek.
• Výrobní závity: Výrobní závody: Hydraulické systémy, procesní potrubí a chladicí potrubí často vyžadují spolehlivé závity, takže závitníky jsou základem.
• Čištění vody a odpadních vod: Rozsáhlá potrubní infrastruktura vyžaduje přesné závity pro těsné uložení, což zdůrazňuje význam odolných potrubních závitníků.
• Automobilový průmysl: Používá se pro závitování závitů v kapalinových vedeních (jako jsou brzdová a palivová potrubí), součástech motoru nebo různých armaturách, a to jak při výrobě, tak při opravách vozidel.
• Těžká technika: Závitníky hrají důležitou roli při konstrukci a údržbě hydraulických systémů, konstrukčních prvků a dalších součástí, které využívají trubkové závity ve stavebních, důlních a zemědělských strojích.
• Údržba a opravy (MRO): Trubkové závitníky jsou nepostradatelné pro obnovu poškozených závitů a výměnu armatur v širokém spektru zařízení a strojů, čímž prodlužují životnost cenného majetku.

Proč si vybrat trubkové závitníky?

• Netěsné spoje: Kuželová konstrukce trubkových závitů vytvořená trubkovými závitníky zajišťuje těsné utěsnění, které je nezbytné pro systémy přenášející tekutiny.
• Standardizovaná kompatibilita: Průmyslové standardy (např. NPT, NPTF) zajišťují, že závitníky vytvářejí závity, které odpovídají standardním šroubením, což vede ke snadné montáži a snadno dostupným součástem.
• Pevnost a odolnost: Trubkové závity nabízejí robustní mechanické spojení, které je důležité zejména v tlakových systémech nebo v systémech vystavených vibracím.

Odvětví, kde jsou trubkové kohouty nepostradatelné

Potrubní kohouty jsou díky své specializované konstrukci pro vytváření netěsných potrubních spojů nepostradatelným nástrojem v mnoha průmyslových odvětvích. Mezi ně pravděpodobně patří i společnosti jako Baucor, které nabízejí kvalitní kohouty pro splnění různých potřeb.

• Instalatérství: Základem obytných, komerčních a průmyslových vodovodních systémů pro rozvody vody, plynu a odpadů.
• HVAC a chlazení: Používá se k odbočování chladicích potrubí, armatur a různých součástí klimatizačních systémů.
• Průmyslové systémy: Zajišťují bezpečné připojení hydraulických, procesních a chladicích potrubí ve výrobě, ropném a plynárenském průmyslu, úpravě vody a mnoha dalších průmyslových odvětvích.
• Automobilový průmysl: Zajišťování vedení kapalin (brzdových, palivových), součástí motoru a armatur při výrobě a opravách.
• Těžká zařízení: V případě těžkých strojů a zařízení se jedná o tzv: Vytváření spolehlivých závitů potrubí pro hydraulické systémy, konstrukční prvky a další součásti ve stavebních, důlních a zemědělských strojích.
• Údržba a opravy (MRO): Klíčové pro obnovu poškozených závitů a údržbu zařízení v různých průmyslových odvětvích, což prodlužuje životnost majetku.

Proč si vybrat závitníky na potrubí?

• Netěsné spoje: Kuželová konstrukce zajišťuje těsné utěsnění a zabraňuje únikům v kapalinových systémech.
• Standardizovaná kompatibilita: Dodržování standardů, jako je NPT nebo NPTF, zaručuje zaměnitelnost se snadno dostupnými šroubeními.
• Odolné přípojky: Ideální pro tlakové systémy nebo systémy vystavené vibracím.

Pro úspěšné a efektivní řezání trubek je zásadní správný stroj. Závitníky na trubky - včetně těch od kvalitních výrobců, jako je Baucor - nacházejí uplatnění ve spektru strojů, které vyhovují různým potřebám z hlediska přesnosti, objemu výroby a složitosti projektu.

Manuální a poloautomatické možnosti

• Vrtací lisy: Pracovní koně pro menší zakázky: Přestože nejsou nejpřesnější, mnoho vrtacích lisů disponuje funkcemi pro vrtání příklepem. Díky tomu jsou vhodné pro základní závitování trubek, zejména u menších průměrů trubek a tam, kde jsou tolerance méně přísné.
• Frézky (s pevným závitníkem): Krokové ovládání: Frézky zvyšují tuhost a přesnost. Jejich možnosti tuhého závitování, kdy se otáčení vřetena dokonale synchronizuje se stoupáním závitu, jsou ideální pro tvrdší trubkové materiály nebo v případech, kdy je důležitá vyšší kvalita závitu.

Automatizace CNC pro přesnost a produktivitu

• CNC frézky (VMC): Všestrannost a integrace: Vertikální obráběcí centra (VMC) jsou výkonné stroje. Kromě řezání trubek zvládnou frézování, vrtání a různé další operace. Výrobci tak mohou sloučit více kroků obrábění do jednoho procesu, což zvyšuje efektivitu a snižuje manipulaci s díly.
• CNC soustruhy (s živými nástroji): Závitování pod libovolným úhlem: Soustruhy s živými nástroji umožňují provádět operace mimo hlavní osy. To znamená, že mohou vytvářet trubkové závity na tvarovkách podél boku větší trubky nebo součásti, což zvyšuje flexibilitu konstrukce dílu.
• Specializované závitořezné stroje: Specialisté na velké objemy: Tyto stroje jsou zaměřeny na rychlost a konzistenci. Jsou zkonstruovány speciálně pro závitování trubek, nabízejí rychlý cyklus a automatickou výměnu nástrojů, čímž maximalizují výkon pro velkosériovou výrobu nebo provozy, kde jsou závitové trubky a tvarovky hlavním cílem.

Mimo stroj: Základní úvahy

• Držáky závitníků: Bezpečné spojení: Na výběr jsou standardní upínací sklíčidla typu ER pro základní upnutí nebo rychlovýměnná závitníková sklíčidla pro rychlejší výměnu nástrojů. Některá speciální sklíčidla dokonce nabízejí kompenzaci drobných nesouosostí, což zlepšuje přesnost závitů.
• Kapacita stroje: Znáte své limity: Ne všechny stroje jsou stejné. Ujistěte se, že rozsah otáček vřetena a regulace posuvu vámi vybraného stroje jsou kompatibilní s materiálem trubek, do kterých závitujete, velikostí závitníku a požadovaným výsledkem.
• Mazání je klíčové: Chraňte svou investici: Správné mazání a používání vhodných chladicích kapalin jsou neoddiskutovatelné. Nejenže ovlivňují kvalitu závitu, ale mají významný vliv na životnost nástroje. Vždy se poraďte s výrobci závitníků a dodavateli maziv o nejlepších možnostech pro vaši sestavu.

Výběr správného závitníku je pro úspěšné řezání závitů klíčový, ale někdy potřebujete víc než jen samotný nástroj. Společnost Baucor, jako potenciální dodavatel vysoce kvalitních závitníků, může nabídnout několik zdrojů a odborných znalostí, které vám pomohou při výběru závitníků a optimalizaci vašich procesů:

Potenciální oblasti konstrukční a technické podpory

• Pomoc při výběru materiálu: Náš tým může pomoci s výběrem optimálního materiáluzávitníku (HSS, kobaltový HSS, PM HSS atd.). Získejte radu na základě specifických vlastností materiálu potrubí (tvrdost, houževnatost) a požadavků na aplikaci, abyste maximalizovali výkon a životnost závitníku.

• Pokyny k závitovým normám: Navigace v normách s jistotou: Ujistěte se, že vytváříte správný typ závitu a stoupání (NPT, NPTF, BSPT atd.), a to díky podpoře společnosti Baucor. To je obzvláště užitečné při řešení méně obvyklých nebo specializovaných profilů závitů a variací v rámci norem.

• Optimalizace specifická pro danou aplikaci: Využijte znalostí společnosti Baucor: V případě složitých závitových úloh, náročných potrubních materiálů nebo velkosériové výroby může společnost Baucor nabídnout hloubkové konzultace. Získejte odborná doporučení týkající se povlaků, rychlosti závitování, rychlosti posuvu a ideální strategie mazání pro dosažení nejlepších výsledků.
• Návrh závitníků na zakázku: Řešení pro jedinečné potřeby: Vyžaduje váš projekt vysoce specializovaný závitník mimo jejich standardní sortiment? Společnost Baucor má schopnosti navrhnout a vyrobit závitníky na zakázku, které dokonale odpovídají vašim jedinečným specifikacím závitů nebo pracují se zvláště obtížnými materiály trubek.

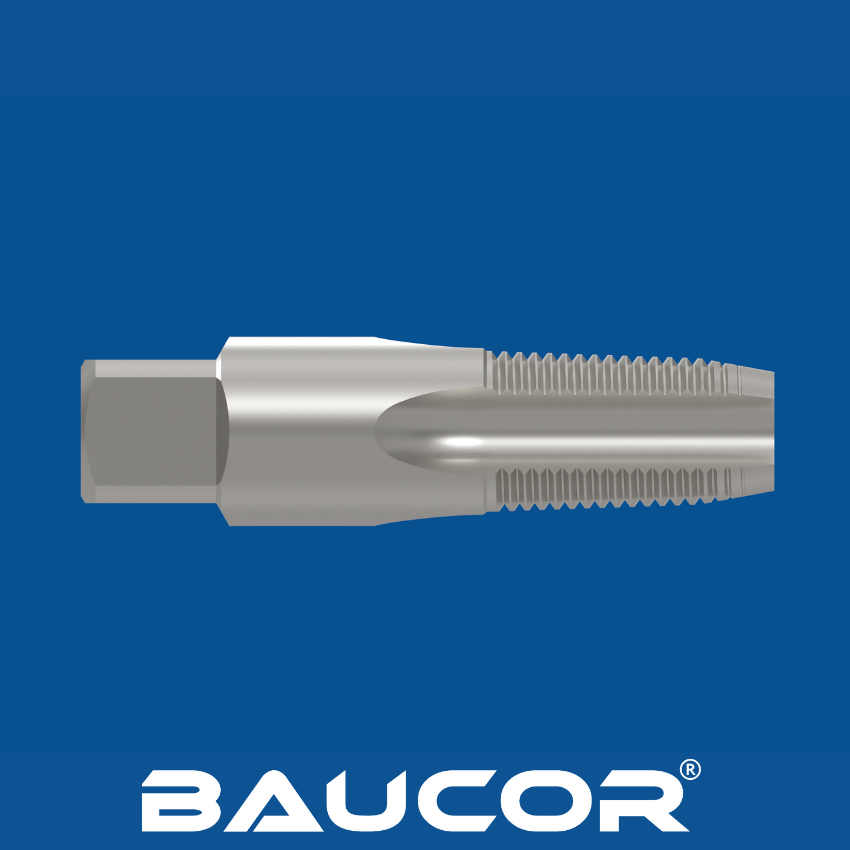

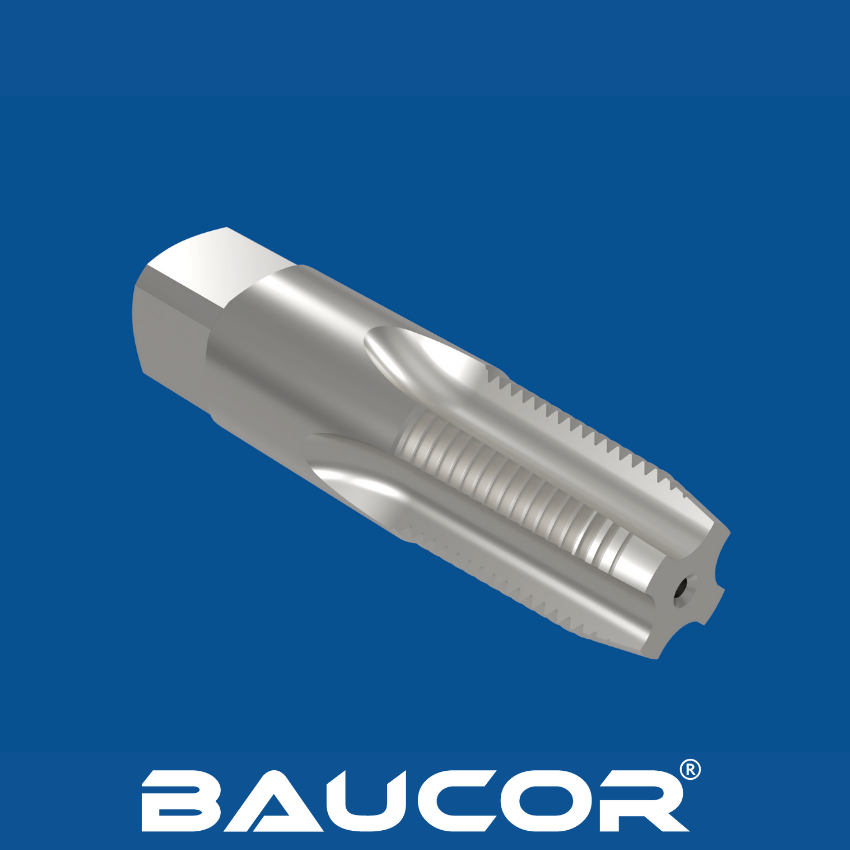

Na rozdíl od standardních kohoutů jsou trubkové kohouty navrženy tak, aby vytvářely kuželové závity pro netěsné spoje. Jejich specializovaná konstrukce se řídí kombinací průmyslových norem, volby výrobce a úvah specifických pro závitování trubek. Pojďme se ponořit do klíčových konstrukčních prvků:

Klíčové konstrukční aspekty

Normy a specifikace

• Normy pro závity (NPT, NPTF atd.): Závitníky pro trubky se pečlivě řídí normami, jako je NPT (National Pipe Taper) nebo NPTF (National Pipe Taper Fuel). Tyto normy definují profily závitů, úhly zúžení a rozměry, čímž zajišťují kompatibilitu mezi trubkami, tvarovkami a samotnými závitníky.
• Specifikace výrobce: Výrobci sice dodržují normy, ale mají své vlastní tolerance, postupy kontroly kvality a konstrukční odchylky, které ovlivňují výkon závitníků, životnost nástrojů a vhodnost pro konkrétní scénáře.

Kužel: To je určující vlastnost!

• Standardní kužel: Většina trubkových závitníků používá zúžení 3/4" na stopu, což znamená, že průměr se na délce 12" změní o 3/4". Tento kužel umožňuje těsnění při utahování šroubení.
• Varianty: Speciální aplikace mohou vyžadovat odchylky od standardního kuželu, ty jsou však méně časté.

Drážky

• Spirála vs. rovná: Výrobci se mohou rozhodnout pro přímé drážky pro krátké, tříštivé materiály nebo pro spirálové drážky pro lepší odvod třísek a hladší řezání, zejména u tvrdších trubkových materiálů nebo hlubších otvorů.
• Počet drážek: To má vliv na tvorbu třísek, odvádění a celkovou pevnost závitníku.

Tvar závitu

• Profil: Tvar závitu (ostré V, zaoblený atd.) je definován používanou normou (NPT, NPTF atd.). Pro bezpečné spojení musí dokonale odpovídat zamýšlenému vnitřnímu závitu v armaturách.
• Rozměry: Prvky závitu, jako jsou hlavní a vedlejší průměry, stoupání a tolerance, jsou pečlivě kontrolovány a dodržují normy pro dokonalé přizpůsobení a zaměnitelnost.

Zkosení Přední hrana závitníku. Mezi běžné typy zkosení patří:

• Zástrčné zkosení: Několik plně tvarovaných závitů pro postupné řezání. Nabízí dobré vyvážení pro univerzální použití.
• Spodní zkosení: Menší počet počátečních závitů, určený pro řezání blíže ke dnu slepých otvorů.

Materiál

Rychlořezná ocel (HSS): HSS: základ mnoha trubkových závitníků, který nabízí rovnováhu mezi houževnatostí, odolností proti opotřebení a cenovou dostupností.

Kobaltová rychlořezná ocel (HSS-E): Když je třeba zvýšit houževnatost pro tvrdší trubky nebo náročné aplikace, nastupuje HSS-E se zvýšenou odolností proti teplu a opotřebení.

Prášková rychlořezná ocel (PM HSS): Pro velmi náročné práce! PM HSS nabízí bezkonkurenční odolnost proti opotřebení a houževnatost díky své rovnoměrné mikrostruktuře.

Karbid: V určitých výklenkových aplikacích, především ve velkosériové výrobě s velmi abrazivními nebo kalenými trubkovými materiály, lze použít závitníky z tvrdokovu.

• Stopka: Standardizovaná pro běžné držáky nástrojů (např. kleštiny na strojích nebo závitořezné klíče).


Povrchové úpravy (volitelné)

• Nitrid titanu (TiN): Klasický povlak zlaté barvy, který zvyšuje odolnost proti opotřebení a snižuje tření.
• Další povlaky: TiAlN (pro případy vysokých teplot), CrN (pro případy koroze) nebo vícevrstvé povlaky pro specializované výkonnostní potřeby.
