Co je to odlehčený krk čelní frézy? Jak funguje?

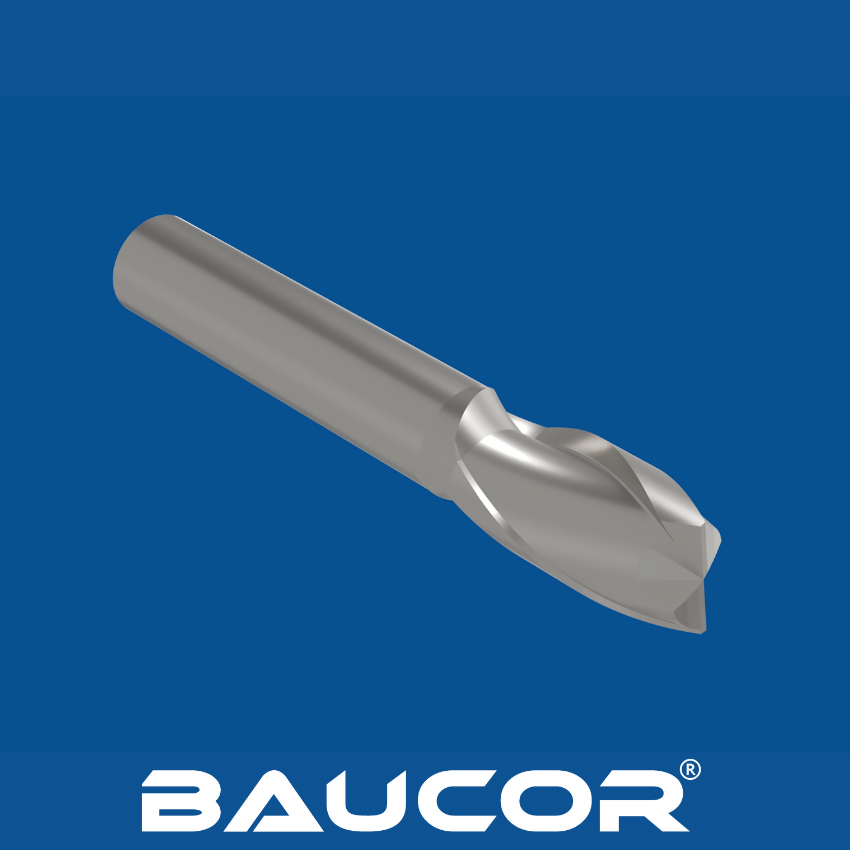

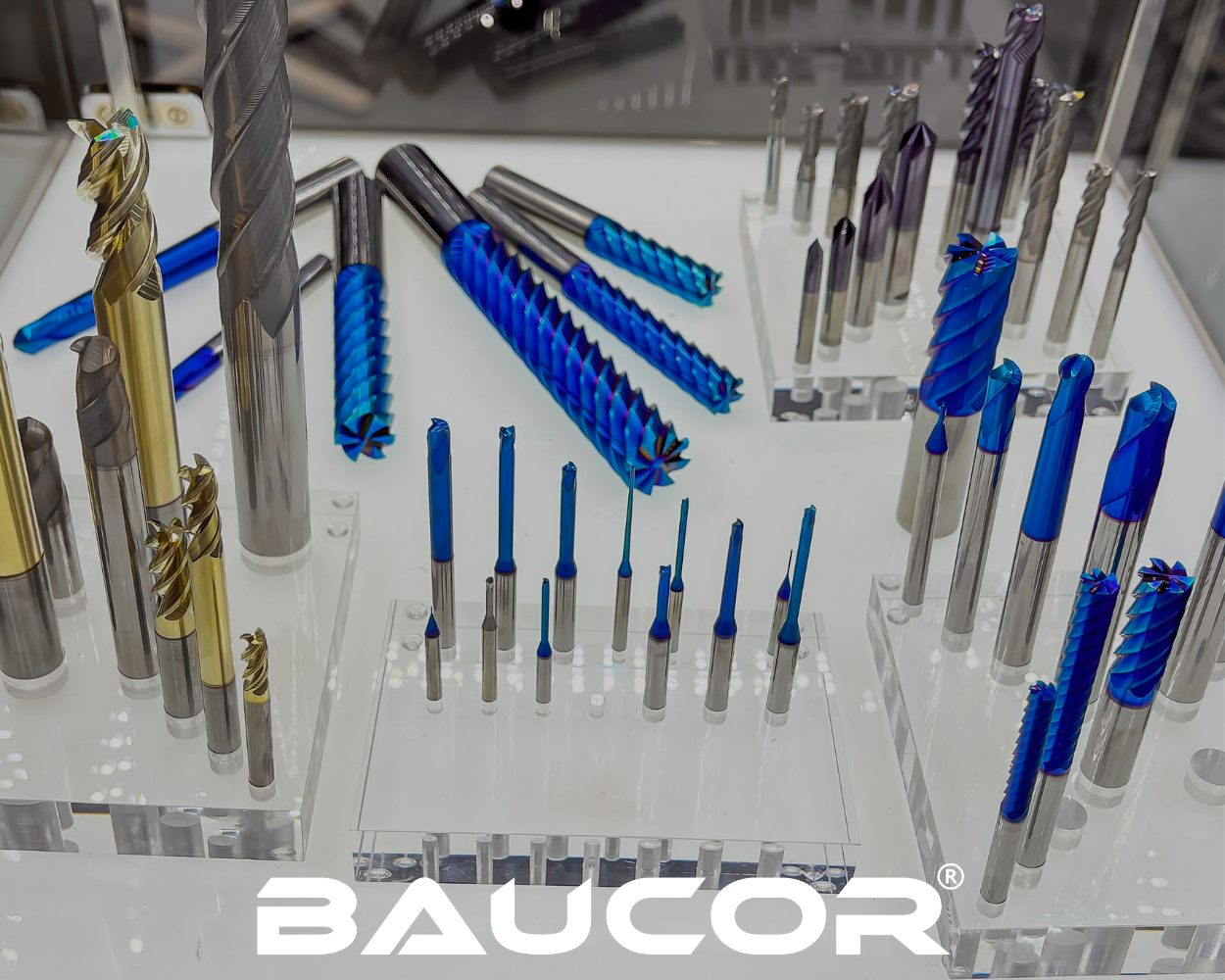

Co je to odlehčení krku koncové frézy?

Odlehčení hrdla čelní frézy je část se sníženým průměrem za břitem čelní frézy, která je určena k zajištění vůle a snížení průhybu nástroje při hlubokých řezných operacích.

Jak funguje odlehčení krčku?

  • Zvýšená vůle: Odlehčení krčku zabraňuje tomu, aby neřezná část nástroje zasahovala do obrobku, zejména v těchto případech:
  • Hluboké řezy: Umožňuje nástroji dosáhnout hlouběji do kapes nebo drážek, aniž by stopka nebo držák nástroje kolidovaly se stěnami obrobku.
  • Složité profily: Při obrábění zakřivených nebo šikmých prvků, kde by se standardní nástroj otíral o obrobek, je zajištěna vůle.

Jak se vyrábí čelní frézy s odlehčeným krkem?

Odlehčení krku čelních fréz se obvykle vytváří broušením po vytvoření hlavních řezných prvků nástroje:

  1. Příprava polotovaru: Surový materiál (tvrdokov nebo HSS) se nařeže a zhruba vytvaruje do válcového tvaru se zapracovanou plochou pro odlehčení krčku.
  2. Broušení drážek a geometrie: Drážky, řezné hrany a celková geometrie čelní frézy se brousí na specializovaných CNC bruskách.
  3. Broušení reliéfu hrdla: Pomocí brusného kotouče o menším průměru se opatrně zmenší průměr za drážkami a vytvoří se reliéf krčku. Průměr a délka odlehčení krčku jsou přesně kontrolovány.
  4. Tvarování stopky: Stopka je opracována do požadovaného tvaru a velikosti pro nasazení do držáků nástrojů.
  5. Povlakování (volitelné): Pro další zvýšení odolnosti proti opotřebení a životnosti nástroje lze použít povlaky, jako je TiN nebo TiAlN.

Povrchová úprava a kontrola: Čelní fréza se dokončuje, aby se dosáhlo hladkého povrchu a zajistilo se, že všechny rozměry, včetně reliéfu krčku, jsou v přísných tolerancích.

Úvahy o výrobě krčních pomůcek

  • Přesné broušení: Pro zajištění přesných rozměrů a hladkého přechodu mezi reliéfem krčku a řeznými drážkami je nutné specializované CNC brusné zařízení a kvalifikovaná obsluha.
  • Geometrie: Tvar odlehčení krčku musí být pečlivě navržen tak, aby poskytoval dostatečnou vůli, aniž by byla ohrožena pevnost nástroje.
  • Materiál: Pro zmenšený průřez za drážkami může být zapotřebí mírně tvrdší třída karbidu.

Odborné znalosti společnosti Baucor v oblasti výroby

I když společnost Baucor vyrábí stopkové frézy, naše potenciální schopnosti prokazují závazek k přesnosti:

  • Porozumění broušení: Naše odborné znalosti v oblasti obrábění a přesných procesů se promítají do pochopení požadavků na broušení odlehčení krčku.
  • Znalost materiálů: Dokážeme poradit s nejlepšími materiály pro čelní frézy s odlehčeným krčkem s ohledem na potenciální namáhání.

Zaměření na kvalitu: Důraz společnosti Baucor na přesné nástroje odpovídá náročným standardům potřebným pro výrobu stopkových fréz s odlehčením krku.

ZÍSKEJTE NABÍDKU

Jaké velikosti vyrábí společnost Baucor koncové frézy s odlehčeným hrdlem?

Při hledání stopkových fréz s odlehčeným krčkem zvažte tyto standardní parametry, které budou pravděpodobně nabízeny:

  • Průměr stopky: Běžná velikost pro různé držáky nástrojů (např. 1/4", 1/2", 3/4").
  • Průměr řezu: od velmi malých 0,010" až po 1" nebo větší).
  • Délka drážky: Délka řezné části nástroje.
  • Celková délka: Celková délka frézy.
  • Průměr hrdla: Menší než řezný průměr pro zajištění vůle.
  • Délka odlehčení krčku: Jak daleko nahoru přesahuje průměr krčku.

Společnost Baucor dokáže vyrobit čelní frézy pro nejrůznější aplikace frézování, od úloh frézování pro všeobecné použití až po vytváření složitých profilů a komplexních 3D tvarů.

Čelní frézy jsou k dispozici v různých typech, například čtyřhranné frézy pro vytváření ostrých rohů, kulové frézy pro hladké tvarování a hrubovací frézy pro rychlý úběr materiálu. Společnost Baucor, která je vhodná pro materiály včetně kovů, plastů a kompozitů, může vyrábět čelní frézy ve vysoce specializovaných velikostech a konfiguracích přizpůsobených vašim specifickým požadavkům. Kontaktujte nás pro podrobné informace o rozměrech a možnostech přizpůsobení, které dokonale vyhoví vašim potřebám frézování.

Jaké materiály se používají k výrobě čelní frézy s odlehčeným hrdlem?

Běžné materiály pro čelní frézy s odlehčeným hrdlem

Frézy s odlehčeným krčkem používají především stejné materiály jako standardní frézy, ale s ohledem na zmenšený průřez krčku:

  • Karbid wolframu:
  • Třídy: Nejběžnější volba. Různé třídy karbidu nabízejí rovnováhu mezi tvrdostí, odolností proti opotřebení a houževnatostí. U stopkových fréz s odlehčeným krčkem se mohou používat o něco tvrdší jakosti než u standardních stopkových fréz, aby se přizpůsobily zmenšenému průřezu krčku.
  • Výhody: Vynikající odolnost proti opotřebení, tvrdost za tepla a výkon při vysokorychlostním obrábění. Zpracovává širokou škálu materiálů, včetně kalených ocelí a abrazivních slitin.
  • Omezení: Vyšší cena ve srovnání s HSS a může být náchylnější k odlamování, pokud se nepoužívá v pevných sestavách.
  • Rychlořezné oceli (HSS):
  • Typy: Hrubé oceli (HSS): Typy: HSS (HSS): Typy: M2, M7, T15 a jakosti obsahující kobalt, jako jsou M35 a M42, mohou být použity ve speciálních aplikacích.
  • Výhody: Dobrá houževnatost a cenová výhodnost pro scénáře s nižšími nároky nebo pro obrábění měkčích materiálů.
  • Omezení: Nižší odolnost proti opotřebení a tvrdost za tepla ve srovnání s karbidem, což omezuje jejich použití při vysokorychlostním obrábění nebo obrábění abrazivních materiálů.

Faktory ovlivňující výběr materiálu

  • Materiál obrobku: Tvrdost, houževnatost a abrazivita obráběného materiálu jsou hlavními faktory.
  • Objem výroby: Vyšší výrobní série často zvýhodňují prodlouženou životnost nástrojů z tvrdokovu, což ospravedlňuje jejich cenu.
  • Tuhost obrábění: Karbid může lépe využít svých vynikajících výkonnostních výhod v tuhých sestavách, které minimalizují riziko třísek, které je u čelních fréz s odlehčeným krčkem mírně zvýšené.
  • Specifické použití: Výběr materiálu ovlivňuje požadovaná kvalita povrchu, řezné rychlosti, hloubka řezu a složitost prvku.

Odborné znalosti společnosti Baucor v oblasti materiálů

I když společnost Baucor nemusí přímo vyrábět stopkové frézy s odlehčeným krčkem, naše hluboké znalosti materiálů řezných nástrojů mohou být cenné:

  • Poradenství v oblasti materiálů: Můžeme výrobcům poradit s výběrem ideálního materiálu pro frézy s odlehčeným krčkem na základě specifických aplikačních potřeb.

Zaměření na výkon: Chápeme, jak výběr materiálu ovlivňuje výsledky obrábění a životnost nástroje, a to i s ohledem na další složitost odlehčení krčku.

Jaké povlaky zlepšují odlehčení krčku čelní frézy?

Běžné možnosti nátěrů

Stejné povlaky, které se používají na standardních frézách, mohou být významným přínosem pro frézy s odlehčeným krčkem:

  • TiN (nitrid titanu): Všestranný povlak zlaté barvy, který nabízí všeobecné zlepšení tvrdosti a odolnosti proti opotřebení.
  • TiCN (karbonitrid titanu): Tvrdší a hladší alternativa TiN, která zvyšuje odolnost proti opotřebení a tok třísek.
  • TiAlN (nitrid titanu a hliníku): Poskytuje vynikající tvrdost za tepla a odolnost proti oxidaci, ideální pro vysokorychlostní obrábění houževnatějších materiálů a tam, kde je problém s hromaděním tepla.
  • AlTiN (nitrid hliníku a titanu): Podobně jako TiAlN s ještě vyšší tvrdostí a odolností proti oxidaci, vhodný pro obrábění velmi tvrdých materiálů nebo náročné aplikace.
  • Uhlík podobný diamantu (DLC): Lze použít na karbidových frézách s odlehčeným krčkem, které poskytují extrémní tvrdost a velmi nízké tření pro specializované aplikace, zejména u neželezných materiálů.
  • Vícevrstvé povlaky: Kombinace různých povlaků ve vrstvách může dále přizpůsobit výkonnostní charakteristiky.

Faktory, které je třeba zvážit

  • Nákladová efektivita: Povlaky zvyšují náklady. Jejich výhody by měly převážit u fréz s odlehčeným krčkem, zejména tam, kde je klíčová prodloužená životnost nástroje a výkonnost v obtížných materiálech.
  • Materiál obrobku: Rozhodující je obráběný materiál. Povlaky přinášejí největší výhody při obrábění tvrdých, abrazivních materiálů.

Geometrie: Povlakování složitých geometrií, včetně přechodu mezi krčkem a řeznými drážkami, může být náročné. Nerovnoměrné rozložení povlaku by mohlo negativně ovlivnit výkon.

ZÍSKEJTE NABÍDKU

Kde se používají koncové frézy s odlehčeným krkem?

Frézy s odlehčeným hrdlem vynikají v aplikacích, kde jejich přidaná vůle poskytuje výraznou výhodu:

Výroba forem a zápustek:

  • Vytváření hlubokých kapes nebo dutin ve formách a zápustkách.
  • Obrábění složitých 3D tvarů a kontur, kde by standardní frézy neměly dostatečnou vůli.

Letecký a automobilový průmysl:

Obrábění součástí s hlubokými kapsami, složitými prvky nebo tvarovanými povrchy, kde odlehčení krčku umožňuje nástroji dosáhnout bez rušivých vlivů.

  • Obecné obrábění:
  • Hluboké drážkování nebo operace s kapsami.
  • Profilovací a konturovací úlohy, kde by se standardní čelní fréza otírala o stěny obrobku.

Proč jsou čelní frézy s odlehčeným krkem nezbytné

  • Hluboké řezy: Odlehčení krčku umožňuje obrábění hlubších prvků bez kolize stopky nebo držáku nástroje s obrobkem.
  • Složité profily: Přídavná vůle umožňuje obrábění zakřivených, šikmých nebo složitých profilů, ke kterým by se standardní frézy nedostaly.

Snížení zlomení nástroje: Frézy s odlehčeným krčkem mohou vykazovat menší boční zatížení, což potenciálně snižuje riziko zlomení nástroje při náročných řezech.

Která průmyslová odvětví používají frézy s odlehčeným hrdlem?

Klíčová odvětví využívající čelní frézy s uvolněným krkem

Frézy s odlehčeným krkem jsou nepostradatelnými nástroji v odvětvích, kde je nezbytná přesnost, schopnost obrábět hluboké rysy a složité profily:

Výroba forem a zápustek: Klíčovým odvětvím pro frézy s odlehčeným krkem, které se používají pro:

  • Obrábění hlubokých a složitých kapes, dutin a kanálků ve formách a zápustkách.
  • Vytváření složitých 3D tvarů a kontur, kde je kritická vůle.
  • Dosahování hladké povrchové úpravy v hlubokých rysech.

Letecká a kosmická výroba:

  • Vytváření hlubokých kapes, tvarovaných povrchů a složitých prvků, které se často vyskytují v leteckých součástech.
  • Obrábění tvrdých leteckých slitin a náročných geometrií dílů, kde je zásadní odlehčení krčku.

Výroba v automobilovém průmyslu:

Obrábění hlubokých prvků nebo kapes v součástech motoru, panelech karoserie a dalších.

Vytváření složitých profilů a tvarovaných povrchů.

  • Obecné obrábění:
  • Ačkoli se vyskytují méně často než ve výše uvedených průmyslových odvětvích, nacházejí frézy s odlehčeným krkem uplatnění v dílnách pro všeobecné obrábění pro úlohy hlubokého drážkování, vytváření kapes a profilování, kam standardní frézy nedosáhnou.

Proč jsou upřednostňovány čelní frézy s odlehčeným krkem?

  • Větší hloubková kapacita: Odlehčení krku umožňuje obrábění hlubších prvků bez zásahu nástroje nebo obrobku.
  • Profilová flexibilita: Usnadňuje obrábění křivek, úhlů a složitých tvarů, na které se standardní čelní frézy nedostanou.

Životnost a výkonnost nástroje: U fréz s odlehčeným krčkem může někdy dojít ke snížení bočního zatížení, což potenciálně zvyšuje životnost nástroje a řezný výkon v náročných materiálech.

Na jakých strojích se používají frézy s odlehčeným krkem?

Stopkové frézy s odlehčeným profilem se používají především v CNC strojích pro svou přesnost a schopnost provádět složité dráhy nástroje, které využívají odlehčený profil nástroje:

  • CNC obráběcí centra: Nejběžnější typ stroje pro frézy s odlehčeným krkem.
  • Tříosé frézky: Vhodné pro základní hluboké frézování nebo profilování, kde odlehčení krčku zajišťuje vůli.
  • 4osé a 5osé frézky: Frézy s odlehčeným krčkem: poskytují další osy otáčení, které umožňují ještě složitější tvary, hluboké rysy a obrábění pod úhlem, které těží z odlehčení krčku.

Faktory při výběru stroje

  • Složitost obrobku: Složitost prvku vyžadujícího odlehčení krku a počet potřebných os určuje typ stroje (3osý vs. víceosý).
  • Materiál obrobku: Tvrdší materiály mohou vyžadovat robustnější a pevnější stroje, aby zvládly řezné síly i při mírně zmenšeném průřezu v místě odlehčení krčku.
  • Tolerance: Přísné tolerance často upřednostňují CNC obráběcí centra pro jejich přesnost, preciznost a kontrolu.

Objem výroby: Speciální velkoobjemová výroba může ospravedlnit speciální nastavení optimalizované pro operace s odlehčeným krkem, i když je to méně obvyklé.

Jakou konstrukční a technickou podporu poskytuje společnost Baucor pro frézy s odlehčeným hrdlem?

Společnost Baucor, světový lídr v oblasti přesného obrábění, si uvědomuje, že dosažení optimálních výsledků s frézami s odlehčeným krčkem zahrnuje více než jen prvotřídní nástroj. I když specializované frézy s odlehčeným krkem mohou být mimo naši hlavní nabídku, zde se dozvíte, jak bychom mohli tuto oblast podpořit:

  • Poradenství v oblasti materiálů: Poradíme výrobcům a uživatelům ohledně ideálních materiálů (tříd karbidů atd.), které odpovídají konkrétním materiálům obrobků, požadavkům na výkon a objemům výroby.
  • Optimalizace geometrie: Inženýři společnosti Baucor mohou poradit s prvky, jako jsou např:
  • Výběr průměru a délky krčku pro zamýšlenou aplikaci a optimální vůle.
  • Konstrukce drážek a úhel šroubovice pro efektivní řezání a odvod třísek u různých materiálů.
  • Geometrie břitu pro optimální výkon v konkrétních materiálech s ohledem na mírně zmenšený průřez za krčkem.
  • Odborné znalosti v oblasti povlakování: Poskytujeme poradenství ohledně vhodnosti povlaků (TiN, TiAlN, DLC atd.) pro zlepšení odolnosti proti opotřebení, životnosti nástroje a výkonu při specifických způsobech obrábění s odlehčenými frézami s krčkem.
  • Podpora procesu obrábění: Naše znalosti procesů úběru materiálu nám pomáhají navrhnout techniky nebo úpravy nástrojů, které optimalizují účinnost a výsledky při použití stopkových fréz s odlehčeným krčkem.
  • Zaměření na přesnost: Důraz společnosti Baucor na kvalitu se promítá do podpory výrobců při navrhování stopkových fréz s odlehčeným krkem, které splňují náročné standardy našich zákazníků.

Baucor: Vaši specialisté na výkonnost fréz s odlehčeným krkem

Spoluprací se společností Baucor získáte přístup k:

  • Desítky let zkušeností s obráběním: Naše znalosti principů řezných nástrojů lze přizpůsobit jedinečným výzvám obrábění s frézami s odlehčeným krkem.
  • Přístup zaměřený na výkon: Zaměřujeme se na výsledky, které potřebujete - delší životnost nástroje, rychlejší obrábění, hladší povrchové úpravy, přísnější tolerance - abychom zlepšili celkovou efektivitu.

Spolupráce: Úzce s vámi spolupracujeme na vývoji ideálních řešení pro frézy s odlehčeným krkem pro vaše specifické potřeby.

BEZKONKURENČNÍ TECHNICKÁ PODPORA

Vaše řešení, vaše měřítko

Ať už potřebujete jeden prototyp nebo plnohodnotnou výrobu, inženýři BAUCOR jsou připraveni s vámi spolupracovat. Kontaktujte nás a prodiskutujte, jak můžeme váš koncept uvést v život.

Řešení na míru pro zákazníky BAUCOR

BAUCOR se specializuje na poskytování jedinečných výrobních a technických řešení navržených tak, aby splňovaly specifické potřeby každého klienta. Naše odborné znalosti pokrývají širokou škálu průmyslových odvětví a aplikací.

Jaké jsou konstrukční pokyny pro čelní frézy s odlehčeným hrdlem?

Klíčové prvky návrhu a úvahy

Průměr řezu: Průměr na řezném konci určuje nejmenší velikost prvku, který může nástroj vytvořit.

Průměr krku: Určuje velikost vůle. Měl by být výrazně menší než řezný průměr, ale dostatečně velký, aby byla zachována pevnost.

Délka hrdla: Určuje dodatečnou hloubku, kterou může nástroj dosáhnout ve srovnání se standardní frézou.

Přechod: Přechod mezi řezným průměrem a krčkem by měl být plynulý, aby nedocházelo ke koncentraci napětí.

Drážky:

  • Počet drážek: Má vliv na zatížení třískou a hladkost řezu. Větší počet drážek je obecně lepší pro tvrdší materiály, ale může omezit pevnost u fréz s odlehčeným krčkem.
  • Úhel šroubovice: Má vliv na odvod třísek a řezný účinek.

Geometrie břitu:

Úhly břitu: Často se používají neutrální nebo mírně kladné úhly záběru, optimalizované pro zamýšlené materiály obrobku.

Úhly odlehčení: Zajišťují vůli a zabraňují tření.

  • Konstrukce stopky: Zajišťuje správné uložení a tuhost v držáku obráběcího stroje. Mezi běžné typy patří přímé stopky a stopky Weldon.
  • Materiál: Karbid wolframu (různé jakosti) je standardem pro svou odolnost proti opotřebení a tuhost. Ve speciálních aplikacích s měkčími materiály lze použít HSS, ale odlehčení krčku může vyžadovat o něco tvrdší třídu.

Konstrukční faktory ovlivněné aplikací

  • Materiál obrobku: Tvrdší materiály vyžadují tvrdší třídy karbidu, případně jiné povlaky a mohou vyžadovat úpravu geometrie, aby byla zachována pevnost s odlehčením krčku.
  • Složitost prvku: Tvar a hloubka rysů ovlivňují průměr řezu, průměr krčku a délku krčku.
  • Požadavky na tolerance: Přísné tolerance mohou vyžadovat specifické geometrie, materiály a důraz na tuhost stroje.
  • Objem výroby: Vliv na výběr materiálu a povlaku pro optimalizaci životnosti nástroje a nákladové efektivity pro dané výrobní prostředí.
