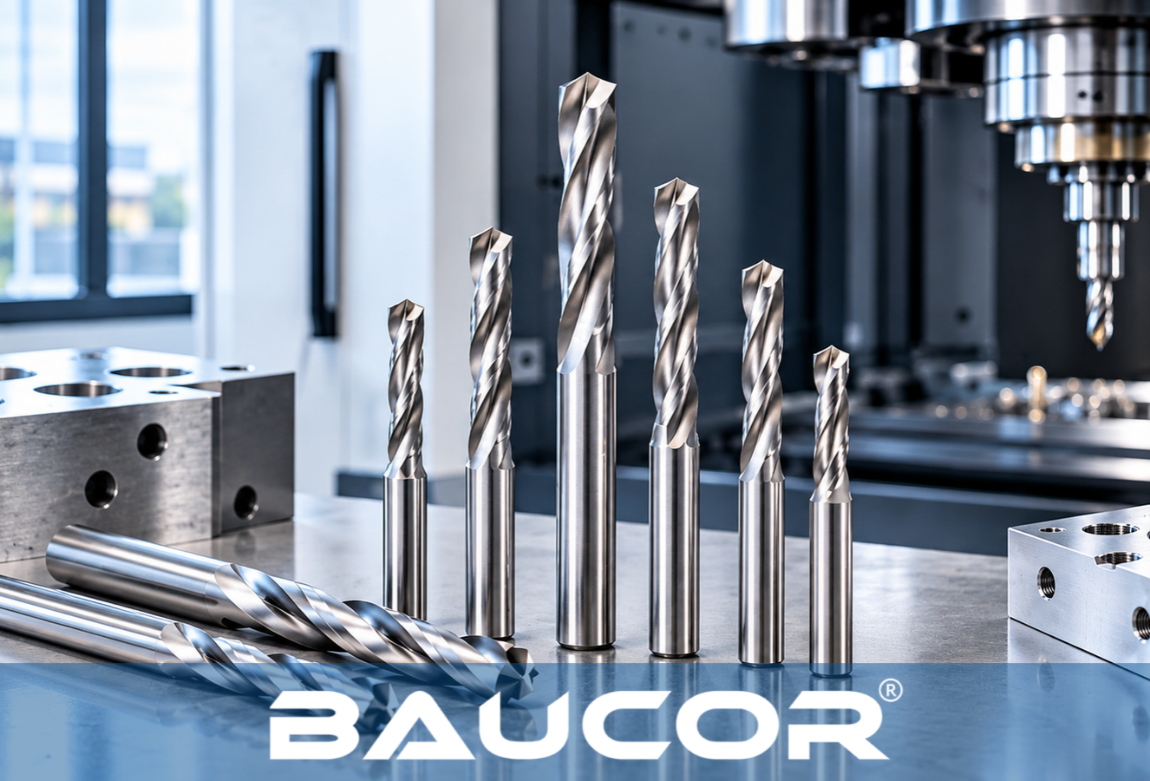

Vrtáky s dvojitou ostří: Co to je a kdy je použít

Vrtáky s dvojitou ostří: výhody, konstrukce a použití

Vrtáky s dvojitým břitem jsou takové vrtáky, které mají na každém břitu dva břitové hrany namísto jedné, díky čemuž je při vrtání zajištěn větší kontakt vrtáku s otvorem. Tato zvýšená stabilita vede k vytvoření kulatých a rovných otvorů s lepším povrchovým provedením. Proto obráběči používají vrtáky s dvojitým břitem v případě úzkých tolerancí.

Ať už vybíráte CNC vrták pro hliníkové letecké součásti, hydraulické rozvaděče s příčnými otvory nebo vrtáky s přímou drážkou do litiny, pochopení pojmu „druhá drážka“ vám pomůže vybrat ten správný nástroj hned napoprvé. Tento průvodce vysvětluje, co jsou vrtáky s dvojitou drážkou, jak se liší od standardních vrtáků a kdy přesně je použít.

Co jsou vrtáky s dvojitou drážkou?

Vrták s dvojitou břitovou plochou je spirálový nebo rovný drážkový vrták, který má na každém hřbetu dvě opěrné plochy o plném průměru, nazývané břitové plochy. Standardní vrták má jednu břitovou plochu podél přední hrany každé drážky. Konstrukce s dvojitou břitovou plochou přidává druhou břitovou plochu v blízkosti paty, tedy na zadní straně hřbetu.

Každá část má jasně daný úkol:

• Primární okraj: nachází se přímo za řezací hranou a určuje velikost otvoru.

• Sekundární okraj: dotýká se stěny otvoru v širším obvodu a stabilizuje vrták.

• Vnitřní vůle: volný prostor mezi okraji, který zajišťuje nízké tření.

Dvoužlábový vrták má se stěnkou otvoru čtyři styčné body namísto dvou, a proto se při řezání sám vede podobně jako výstružník.

Hlavní výhody vrtačky s dvojitým okrajem

Druhá mez přináší šest praktických výhod:

1. Rovnější otvory: lepší vedení omezuje odchylky, zejména u hlubších otvorů.

2. Lepší kruhovitost: čtyřbodový kontakt zabraňuje vzniku výstupků a oválných otvorů.

3. Hladší povrch: sekundární okraj vyhlazuje stěny otvoru, což v některých případech umožňuje vynechat jeden průchod výstružníkem.

4. Stabilita při přerušovaném řezání: vrták zůstává ve středu i při vniknutí do příčného otvoru nebo při výstupu pod úhlem.

5. Méně chvění: menší vibrace znamenají delší životnost a čisté výstupní body.

6. Méně operací: blíže k finální velikosti, což zkracuje dobu cyklu.

Kdy použít vrtáky s dvojitým ostřím

Pokud je kvalita otvoru důležitější než co nejnižší náklady na nástroje, použijte vrtáky s dvojitým okrajem.

• Přísné tolerance: otvory s přísnými požadavky na průměr, polohu nebo kruhovitost.

• Průchozí otvory: protínající se otvory vyvrtané v hydraulických rozvaděčích a tělesech ventilů.

• Přerušované řezy: vrtání do drážek, otvorů nebo nepravidelných odlitých povrchů.

• Vrstvené materiály: vícevrstvé desky v leteckých a kosmických sestavách, kde vrták vystupuje a znovu vstupuje.

• Šikmé plochy: vstupy nebo výstupy, které by mohly způsobit vychýlení vrtáku s jedním okrajem z osy.

• Otvory pro předběžné vyvrtání nebo jako náhrada za vyvrtání: když chcete dosáhnout téměř hotového vývrtu hned po vyvrtání.

Kdy je vrták s jedním okrajem lepší volbou

Vrtání s dvojitým okrajem není vždy tou správnou volbou. V následujících případech se držte provedení s jednoduchým okrajem:

• Univerzální otvory s volnými tolerancemi.

• Materiály citlivé na teplo nebo podléhající zpevnění při tváření, pokud nejsou řádně regulovány otáčky a chladicí kapalina.

• Objednávky s velkým objemem a s důrazem na náklady, u nichž postačuje standardní kvalita otvorů.

Cvičení s dvojitou marží vs. cvičení s jednoduchou marží

Základním kompromisem je poměr mezi přesností a třením. Vrták s dvojitým ostřím zajišťuje lepší kvalitu otvoru, zatímco vrták s jednoduchým ostřím se méně zahřívá a je levnější.

Vrtáky s rovnou drážkou a dvojitými břity

Vrtáky s rovnými drážkami mají drážky, které jsou rovnoběžné s osou nástroje a nemají šroubovici. Jelikož se samy nevtahují do obrobku, nehrozí u nich zaseknutí v mosazi, litině, kalených ocelích a tenkých plechech.

Díky přidání dvojitého úkosu k vrtákům s přímými drážkami se tento neutrální řez kombinuje s dodatečným vedením, což je běžné řešení pro příčné otvory a přerušované řezy. Přímé drážky neodvádějí třísky příliš dobře, proto při vrtání hlubších otvorů používejte průtokové chlazení a upřednostňujte materiály, u nichž vznikají krátké třísky.

Vrtáky Baucor s dvojitým ostřím: velikosti, materiály a povrchové úpravy

Společnost Baucor vyrábí vrtáky s rovnými drážkami a dvojitým okrajem ve standardních i zakázkových rozměrech, od mikro nástrojů až po vrtáky s velkým průměrem.

Jak vybrat správný CNC vrták

Začněte od otvoru, ne od katalogu. Při výběru CNC vrtáku postupujte podle následujících kroků:

1. Určete parametry otvoru: průměr, toleranci, poměr hloubky k průměru a povrchovou úpravu.

2. Zvolte vhodný materiál: hliník, ocel, litina, titan nebo kompozity – všechny vyžadují odlišnou geometrii.

3. Vyberte typ drážky: spirálovou pro odvod třísek, vrtáky s rovnou drážkou pro neutrální řezání.

4. Vyberte si okraj: dvojitý okraj pro rovné, zaoblené a přerušované řezy.

5. Plán chlazení: průtokové chlazení pro hluboké otvory a tvrdé slitiny.

6. Vyberte si řešení na míru, když standardní nástroje nestačí: Průvodce návrhem vrtáků společnosti Baucor průvodce návrhem vrtáků a formulář pro návrh vlastního vrtáku vám pomohou s výběrem.

Závěr: Jsou vrtáky s dvojitou ostřím vhodné pro vaši práci?

Vrtáky s dvojitým okrajem si zaslouží své místo všude tam, kde nelze ponechat rovnost, kruhovitost a povrchovou úpravu náhodě. Vynikají při vrtání příčných otvorů, přerušovaných řezů, vrstvených materiálů a otvorů s úzkými tolerancemi a někdy dokážou odstranit i zbývající schodek.

Nechte si vyrobit vrták s dvojitým okrajem na míru pro váš díl

Inženýři společnosti Baucor navrhují a vyrábějí na míru vrtáky s dvojitým okrajem, vrtáky s rovnou drážkou a stupňovité nástroje přizpůsobené vašemu materiálu, tolerancím a stroji. Zašlete nám výkres dílu nebo specifikace otvorů a my vám doporučíme vhodnou geometrii spolu s rychlou cenovou nabídkou.

Požádejte o cenovou nabídku nebo se ještě dnes zeptejte našeho inženýra, jak vyvrtat rovnější a kruhovitější otvory v méně pracovních krocích.
